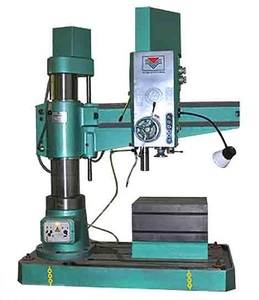

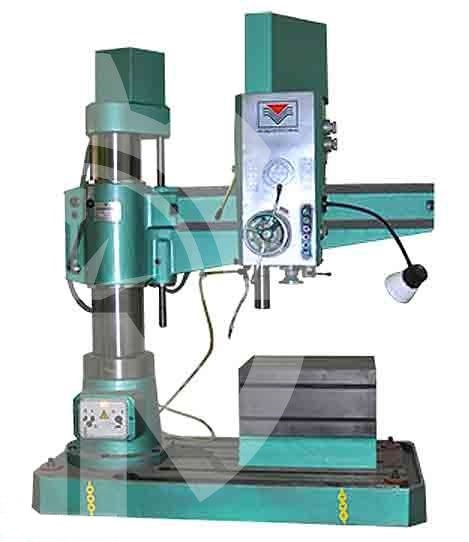

Станок радиально-сверлильный 2Л53

Облегченный радиально-сверлильный станок 2Л53 используется при единичном, мелкосерийном и серийном производстве. Оборудование активно применяют на небольших заготовительных предприятиях, цехах и заводах. Механизм способен выполнять такие технологические операции, как:

• зенкование;
• сверление;
• рассверливание;
• нарезание резьбы;
• развертывания;
• подрезка плоскостей резцом.

Перед тем, как приобретать станок 2Л53, стоит подготовить бетонную основу под установку оборудования. Высота слоя должна быть не менее 40 см.

Особенности строения.

Основные части и узлы станка:

• чугунный рабочий стол, обладающий поворотной конструкцией, который может проворачиваться вокруг оси на +90 и -80 градусов вручную;
• система подачи охлаждающей жидкости (СОЖ);
• устройство переключения подач;
• сверлильная головка, в корпусе которой, имеется коробка скоростей и коробка подач, устройство для переключения подачи и органы управления;
• электрооборудование, проводка и электрошкаф;
• бочка на которой крепится поворотный стол, осуществляющий движение по вертикали и вокруг колонны на 360 градусов;
• элементы управления;
• механизм перемещения и зажима сверлильной головки.
• рукав, на котором находится механизм сверлильной головки;
• фундаментная плита, на которой расположена вертикальная чугунная колонна.

Чтобы предотвратить обрыв электропроводов, поворот рукава относительно колонны притеснен жесткими упорами. Передвижение бочки по колонне возможно за счет надежного соединения винта с кронштейном. Для предотвращения перегрева рабочего инструмента и быстрого износа оснастки, в конструкцию 2Л53У вмонтирована СОЖ, которая подает жидкость с помощью насоса охлаждения.

Чтобы переключить скорость и подачу, оператору необходимо воздействовать на рукоятку, которая находится справа на сверлильной головке. Предохранительная муфта расположена таким образом, что специалист может без демонтажа узлов произвести нужную регулировку.

Промышленное станочное устройство 2Л53 оборудовано тремя электродвигателями, а именно:

• для подачи охладительной жидкости в рабочую зону – 0,125 кВт;
• привод стола – 0,56 кВт;
• привод шпинделя – 2,2 кВт.

Безопасность.

Станок 2Л53 надежно защищен от перегрузок и коротких замыканий с помощью предохранителя и теплового реле. Самовольное передвижение стола не допускается блокированной рукояткой отжима и конечным выключателем. Помимо этого, имеется специальное устройство торможения, которое управляется электромагнитом. Чтобы сработал пружинный тормоз, следует установить рукоятку в нейтральное положение, что приводит к автоматическому отключению электромагнита. Срабатывание тормозной системы в автоматическом режиме также происходит при умышленных или случайных отключениях электросети.

Преимущества.

Радиально-сверлильный станок 2Л53 позволяет оператору выполнять обработку разного уровня сложности. Это возможно за счет широкого диапазона чисел оборотов и подач шпинделя. Большим преимуществом является то, что специалист, работая за станком, прилагает минимум физических усилий при меньших радиусах сверления, что позволяет увеличить эффективность рабочего процесса. Все виды технологических операций выполняются строго с международными стандартами качества.

Для усовершенствования механизма, в конструкцию монтируется:

• защитный экран для области сверления и резания;
• система воздушного охлаждения рабочей оснастки;
• поворотная или стандартная тумба.

Данная модель станка считается незаменимой, если на предприятии постоянно требуется обрабатывать металлические детали. Оборудование довольно простое в использовании и вполне может выступать самостоятельной производственной единицей.
