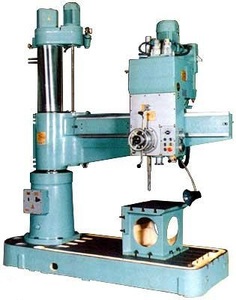

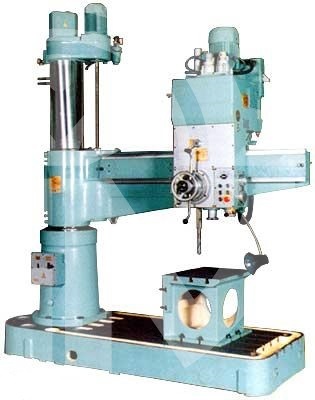

Станок радиально-сверлильный 2А554-1

Промышленный радиально-сверлильный станок 2А554-1 считается модифицированной версией 2М55 и активно применяется при серийном производстве в сборочных цехах, крупных ремонтных мастерских и производственных предприятиях для выполнения таких технологических операций:

• сверление;
• зенкерование;
• рассверливание;
• подрезка торцов в обоих направлениях;
• растачивание отверстий;
• развертывание;
• нарезание резьбы.

С помощью 2А554-1 возможно создавать глухие и сквозные отверстия в крупногабаритных деталях, а также проводить чистовую обработку заготовок, в процессе которой достигается заданная точность размеров. Основной принцип функционирования станка – это подача движения на сверлильную головку, а соответственно на инструмент, благодаря чему осуществляется сверление и резные работы.

Комплектация

При дополнительном оснащении конструкции 2А554-1 возможно не только расширить возможности, но и увеличить производительность. За дополнительную оплату предлагается укомплектовать агрегат втулками, сверлами и резцами, рабочим столом, патронами, за счет чего оператор может производить такие работы:

• формирование квадратных отверстий;
• выточка канавок во внутренней части заготовки;
• вырезка круглых элементов и др.

Типовая комплектация оборудования помимо станка в сборе, включает руководство по эксплуатации, комплект втулок, клинья для демонтажа запчастей, запасные детали, рабочие инструменты для обслуживания станка.

Строение

Структура оборудования 2А554-1 достаточно традиционная для радиально-сверлильных станков:

• литая колонна, которая поворачивается вокруг вертикальной оси за счет подшипников, что крепятся на цоколе;
• горизонтально перемещающаяся на рукаве сверлильная головка;
• расположенный в цилиндрической гильзе шпиндель;
• рукав, вертикально передвигающийся на колонне;
• фрикционная муфта, которая обеспечивает защиту коробке скоростей и быстрый реверс;
• механизм подачи охлаждающей жидкости в зону резания;
• элементы управления (кнопки и рукоятки), находящиеся на панели сверлильной головки;
• электрооборудование, монтированное с обратной стороны рукава.

Преимущества и особенности

Части станка крепятся к основе с помощью гидравлических зажимов, которые способны выдерживать большие нагрузки при обработке деталей. Быстрые сверлильные и резные работы производятся за счет гидравлического управления коробками скоростей и подач.

Оборудование обладает жесткой конструкцией, благодаря чему технологические операции проводятся с высокой точностью. Использовать 2А554-01 можно для обработки крупногабаритных деталей, чего не могут себе позволить более ранние модели радиально-сверлильных устройств. Если необходимо выполнить манипуляции с мелкими и средними по размеру деталями, оператор может монтировать рабочий стол небольших габаритов.

За счет передвижных блоков коробки скоростей становится возможным работать на одной из 24 ступеней частоты вращения (от 18 до 2000 оборотов в минуту). В сравнении с более ранними станками 2А55, 2Н55, промышленный агрегат 2А554-01 имеет такие отличительные особенности:

• современный механизм способен нарезать резьбу в стали 45 диаметром М52-5 мм;
• можно устанавливать оснастку, масса которой не более 15 кг;
• количество электродвигателей в конструкции увеличено до 7;
• общая мощность установленных электродвигателей – 8,9 кВт.

2А554-01 – это выгодное сочетание цены и качества, при постоянно высоких показателях производительности. Радиально-сверлильное оборудование отличается долговечностью, бесперебойным и безаварийным функционированием на производственных площадях.

2А554-1 позволяет выполнять даже самые сложные операции за короткое время. Стоит обратить внимание на применение новой технологии покраски конструкции устройства, что обеспечивает защиту от механического воздействия.
