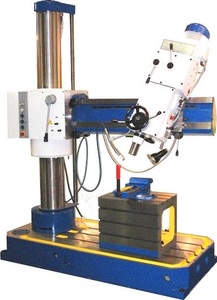

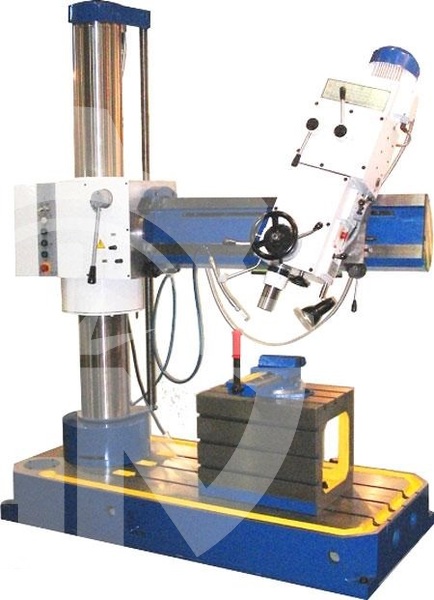

Станок радиально-сверлильный переносной ГС545

Под заказ Артикул: stanew-1978 5.0

Доставка по Пензе и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

Подробнее о доставке

Описание
Характеристики
Отзывы / Комментарии
Описание
Радиально-сверлильный станок ГС545 считается универсальным и многофункциональным механизмом, что устанавливается для единичного, серийного или мелкосерийного выпуска продукции. Оборудование способно выполнять такие виды операций:
- нарезание резьбы;
- сверление;
- развертывание;
- зенкование;
- зенкерование;
- рассверливание.
Агрегат ГС545 позволяет обрабатывать детали средних и крупных размеров. Для расширения функционала сверлильного станка, за дополнительную оплату, конструкция оснащается коробчатым съемным столом со специальными креплениями, тисками, патроном.
В стандартную комплектацию кроме станка в сборе и руководства по эксплуатации, входят такие предметы:
- втулки;
- клин;
- ключ для электрошкафа;
- рукоятки.
Преимущества
Используется ГС545 в производственных и заготовительных компаниях, которые специализируются на обработке отверстий, расположенных под углами в разных плоскостях заготовок. Данная модель станка позволяет достаточно быстро переключать скорости и подачи благодаря специальному переключающему механизму.
Широкий выбор скоростей и частоты вращения шпинделя объясняется наличием мощного электропривода 3кВт. Несмотря на внушительные габаритные размеры и массу, станок является переносным, о чем говорит наличие в конструкции рым-болтов.
Технические особенности
Жесткость и устойчивость станка ГС545 достигается за счет литого чугунного основания и цельной округлой колоны, которые в тандеме являются «костяком» радиально-сверлильного оборудования.
За счет оснащения СОЖ, то есть системой подачи охлаждающей жидкости в область резания и сверления, возможно предотвратить раннее истирание рабочего инструмента. Основные части и узлы станка:
- рукав и механизм вертикального движения;
- зажим корпуса на колонне;
- механизм горизонтального поворота рукава на 360о;
- 12 скоростей шпинделя и 4-ступенчатая коробка передач;
- устройство подачи крутящего момента через шпиндель и зубчатые колеса на коробку передач;
- штурвальное устройство, на чем расположена спиральная пружина, благодаря которой оператор уравновешивает шпиндель при обработке деталей с различной массой для предотвращения самовольного опускания рабочего инструмента;
- каретка и ее зажимы, крепящиеся на сверлильной головке;
- механизм включения/отключения, а также изменения движения шпинделя;
- система подачи смазочно-охлаждающей жидкости;
- электрооборудование и проводка.
Основными органами управления станка ГС545 считаются:
- толкатель конечного и конечного выключателя;
- рукоятка для управления скоростями шпинделя, зажимом/разжимом корпуса на колонне;
- маховики;
- выключатель подачи охладительной жидкости;
- хвостовики;
- кнопки включения/отключения, блокировки.
Подключение оборудования должен проводить только квалифицированный специалист, который заземлит устройство.
Приобретая станок радиально-сверлильный ГС545 цена на который разнится в зависимости от дополнительно установленного оснащения, означает обеспечить линии производства качественным и долговечным оборудованием.
Характеристики
Технические характеристики
- Класс точности станка Н
- Наибольший условный диаметр сверления в стали 45, мм 45
- Диапазон нарезаемой резьбы в стали 45, мм М24
- Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 320..1100
- Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 780
- Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм -60..1250
- Наибольшее вертикальное перемещение рукава по колонне (установочное), мм 1060
- Угол поворота рукава вокруг колонны, град 360
- Угол поворота головки вокруг горизонтальной оси, град ±45
- Рамер поверхности плиты (ширина длина), мм 760 х 1250 х 200
- Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 250
- Частота прямого вращения шпинделя, об/мин 45..2000
- Количество скоростей шпинделя прямого вращения 12
- Пределы рабочих подач на один оборот шпинделя, мм/об 0,056; 0,1; 0,18; 0,32
- Число ступеней рабочих подач 4
- Наибольший допустимый крутящий момент на шпинделе, Н-м 180
- Наибольшее усилие подачи, кН 12
- Обозначение конца шпинделя Морзе 4 АТ6 ГОСТ 25557
- Зажим вращения колонны Ручной
- Зажим рукава на колонне Ручной
- Зажим сверлильной головки на рукаве Ручной
- Количество электродвигателей на станке 3
- Электродвигатель привода главного движения, кВт 3
- Электродвигатель привода перемещения рукава по колонне, кВт 1,1
- Электродвигатель насоса охлаждающей жидкости, кВт 0,18
- Суммарная мощность установленных электродвигателей, кВт 4,28
- Габариты станка (длина ширина высота), мм 1800 х 925 х 2260
- Масса станка, кг 1380
