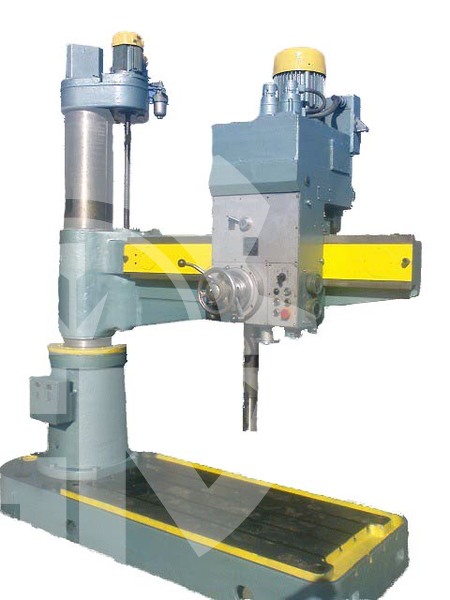

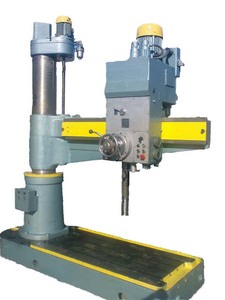

Радиально-сверлильный станок 2А554

Под заказ Артикул: stanew-1982 5.0

Доставка по Пензе и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

Подробнее о доставке

Описание
Характеристики
Отзывы / Комментарии
Описание
Радиально-сверлильный станок 2А554 устанавливается на предприятиях с массовым производством и заготовочных площадях для формирования отверстий в деталях крупного и среднего размера вне зависимости от формы и веса заготовок. Не имеет смысла приобретать станок для бытового использования и малых мастерских, ведь металлообрабатывающий аппарат требует создания особых технических условий. Промышленный агрегат считается современным аналогом устаревшей модели 2М55, который также не менее востребован.
Оборудование может выполнять такие варианты работ:
- обработка торцов;
- сверление;
- зенкерование;
- развертывание отверстий;
- нарезание резьбы, как на внешней стороне, так и внутренней части заготовок.
Все вышеперечисленны функции станут возможными только при дополнительном комплектовании станочного оборудования такой оснасткой: станочные тиски, делительный или наклонный стол, различный инструмент для выполнения сверлильных, расточных и резьбонарезных работ. Можно считать, что конструкция 2А554 считается универсальной и позволяет работать буквально с разными видами заготовок.
Особенности
Одно из самых габаритных и мощных промышленных устройств обладает высокой жесткостью и позволяет обрабатывать детали, которые фиксируются в рабочей зоне, как горизонтально, так и вертикально.
Такими зонами могут быть:
- специальный приставной стол;
- литая фундаментная плита с пазами Т-образной формой.
Станок 2А554 способен создавать глухие и сквозные отверстия, диаметр которых достигает 50 мм. Особенности сверлильного аппарата:
- данная модель оснащена мощным электродвигателем вращения шпинделя – 5,5 кВт;
- при достижении заданной глубины сверления, механизм способен автоматически прекращать электропитание рабочего узла;
- шпиндель, что расположен в сверлильной головке перемещается только по вертикали;
- элементы станка надежно крепятся с помощью зажимов на гидравлике, что позволяет оператору не прилагать больших усилий для запуска и работы за оборудованием;
- кинематическая схема радиально-сверлильного станка довольно сложная, поэтому для передачи движения имеется несколько электродвигателей;
- 2А554 изначально оснащен системой охлаждения;
- зачастую, механизм применяется для обработки деталей из легированной или обыкновенной стали, чугуна;
- общая мощность всего электрооборудования – 8,9 кВт.
2А554 считается удобным в эксплуатации оборудованием, ведь все необходимые органы управления расположены на сверлильной голове на доступной оператору высоте.
Строение конструкции
Перед тем, как купить 2А554, стоит рассмотреть строение аппарата и изучить его особенности монтажа на производственных площадях. Классическая компоновка представлена следующими узлами:
- основа, принимающая давление при обработке металла и правильно распределяющая нагрузку на всю конструкцию;
- чугунная колонна, которая уменьшает количество вибрация во время процесса сверления, обеспечивает вертикальное передвижение головки и способствует повороту траверсы;
- электропроводка, находящаяся гибких трубках, защищенных от негативного механического воздействия;
- траверса, перемещающая режущее оснащение;
- электродвигатель, который надежно закреплен на траверсе;
- рычаги и кнопки – основные части управления;
- стол с креплениями;
- электрические приводы, способствующие передачи усилий к разным узлам механизма;
- рабочая головка, которая может поворачиваться вокруг оси и также принимает участие в подаче режущего инструмента.
Цена 2А554 напрямую зависит от того, какими дополнительными инструментами будет оснащен станок. Данная модель станочного оборудования обладает продуманной конструкцией и достойными техническими характеристиками, позволяющие поддерживать высокую эффективность производства.
Характеристики
Технические характеристики
- Класс точности станка Н
- Наибольший условный диаметр сверления в стали 45, мм 50
- Наибольший условный диаметр сверления в чугуне, мм 63
- Диапазон нарезаемой резьбы в стали 45, мм М52 х 5
- Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 375...1600
- Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 1225
- Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм 450...1600
- Наибольшее вертикальное перемещение рукава по колонне (установочное), мм 750
- Скорость вертикального перемещения рукава по колонне, м/мин 1,4
- Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 400
- Угол поворота рукава вокруг колонны, град 360
- Рамер поверхности плиты (ширина длина), мм 1020 х 2555
- Наибольшая масса инструмента, устанавливаемого на станке, кг 15
- Диаметр гильзы шпинделя, мм 90
- Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 5 АТ6
- Частота прямого вращения шпинделя, об/мин 18...2000
- Количество скоростей шпинделя прямого вращения 24
- Пределы рабочих подач на один оборот шпинделя, мм/об 0,045...5,0
- Число ступеней рабочих подач 24
- Пределы рабочих подач на один оборот шпинделя при нарезании резьбы, мм 1,0...5,0
- Перемещение шпинделя на одно деление лимба, мм 1
- Перемещение шпинделя на оборот лимба, мм 120
- Наибольший допустимый крутящий момент, кгс*см 7100
- Наибольшее усилие подачи, кН 20
- Зажим вращения колонны Гидр
- Зажим рукава на колонне Электр
- Зажим сверлильной головки на рукаве Гидр
- Количество электродвигателей на станке 7
- Электродвигатель привода главного движения, кВт 5,5
- Электродвигатель привода перемещения рукава, кВт 2,2
- Электродвигатель привода гидрозажима колонны, кВт 0,55
- Электродвигатель насоса охлаждающей жидкости, кВт 0,125
- Электродвигатель набора скоростей, кВт 0,15
- Электродвигатель набора подач, кВт 0,15
- Электродвигатель привода ускоренного отвода шпинделя, кВт 0,55
- Суммарная мощность установленных электродвигателей, кВт 8,9
- Габариты станка (длина ширина высота), мм 2665 1030 3430
- Масса станка, кг 4700
