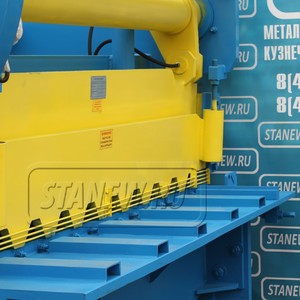

Ножницы гильотинные НГ16 с УЦИ

Ножницы гильотинные механические НГ16 с УЦИ с наклонными ножами используется для обработки листового металла на заготовительных участках и в цехах предприятий, которые специализируются на выпуске изделий для обустройства коммуникаций, например, вентиляции. Также оборудование пригодится и в судо-, авиа- и машиностроении.

Временное сопротивление листового и профилированного металла не должно быть больше 500 МПа. Механическая гильотина может эксплуатироваться в закрытых помещениях или на крытых площадках, где температура рабочей среды находится в пределах от +5 до +35 градусов, а уровень влажности не должен превышать 80% при температуре +25 градусов.

Технические особенности

Гильотина отличается такими конструктивными характеристиками:

Базовая часть станка - это сварная станина, которая состоит из двух сток, что соединены между собой швеллерами. На такие стойки смонтирован стол с неподвижными режущими ножами.
Чтобы производить регулировку зазора между верхней и нижней оснасткой, рабочая поверхность передвигается по горизонтали.
НГ16 оснащен достаточно мощным электродвигателем 22 кВт, что передает вращение ножевой балке.
В конструкцию станка встроены уравновешиватели, что предназначены для компенсации веса ножевой балки. Это необходимо для того, чтобы уменьшить динамические нагрузки в процессе эксплуатации гильотины.
Сварная ножевая балка Г-образной формы усилена ребрами жесткости. На ножевой балке смонтированы верхние ножи.
Оператор имеет возможность управлять станком НГ16 от педали и с помощью кнопочной станции (пульта).
Для произведения мерной резки, используется задний упор, регулировать который возможно винтовым механизмом вручную.
Для повышения точности реза, металлические листы фиксируются прижимной балкой, одновременно передвигаясь с ножевой балкой.
Процесс резки может осуществляться, как по заднему упору, так и по разметке.

Если сравнивать НГ16 с более младшей моделью НГ13, то можно заметить разницу между техническими характеристиками гильотин, а именно:

в модели НГ16 увеличен угол наклона подвижного ножа до 2°50';
НГ16 способен обрабатывать металлические листы большей толщины - до 16 мм;
увеличена мощность привода с 18,5 кВТ до 22 кВт.

Преимущества

Гильотинные ножницы представляют собой простой, но надежный механизм, который отлично зарекомендовал себя при работе в несколько смен подряд. На сегодня оборудование пользуется большой популярность, как среди отечественных, так и зарубежных предприятий. НГ16 является долговечным оборудованием, которое при проведении регулярной смазки и очистки способно прослужить более 15 лет. С помощью гильотины практикуется резка неметаллических заготовок, но стоит учитывать, что при этом происходит быстрое стачивание кромок ножей. В данном случае муфта включения и оснастка быстро выходят из строя, что может спровоцировать длительный простой станка.

Для защиты оператора при работе на гильотине НГ16 имеются специальные металлические ограждения, что прикрывают зону реза. Также можно обратить внимание, что электропривод, что прикреплен в верхней части станка, заключен в специальный жесткий защитный короб.

Дополнительно укомплектовать станок разрешается откатной тележкой, рольгангами, что производят подачу заготовок в зону реза и лазерным указателем линии реза. Ножницы гильотинные НГ16 отличаются высокой четкостью разрезания металлопроката, при этом не оставляя зазубрин и вмятин. Оборудование, помимо встраивания в серийные производственные линии, может производить разовые резки.
