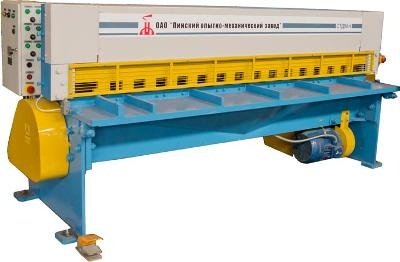

Ножницы гильотинные СТД-9АН

Ножницы гильотинные кривошипные СТД 9АН 6х2,5 используются на заготовительных участках и в ремонтных мастерских для резки листового металла, предел прочности которого не должен быть более 500 МПа. За один рез гильотина способна отрезать полосу длиной не более 2500 мм и толщиной до 6 мм. Данная модель способна производить резку не только стальных листов, но и швеллеров, уголков, профильного проката и прутков.

Станок отечественного производства может устанавливаться в помещениях с трехфазной промышленной сетью напряжения 380Вт и глухозаземленной нейтралью.

Технические характеристики

Рассмотрим строение кривошипных гильотинных ножниц СТД 9АН 6х2,5:

Базовый элемент станка - это станина, которая состоит из двух боковин, что соединяются между собой сварными стяжками и траверсой.
На подвижном рабочем столе смонтированы режущие ножи.
Чтобы передвинуть стол, оператору необходимо воздействовать на винты, заранее опустив болты.
Направляющие ножевой балки станка расположены под углом 1 20'.
Привод резака осуществляется от электродвигателя мощностью 8,5 кВт через клиноременную передачу и редуктор на эксцентриковый вал.
Станок от перегрузки защищает фрикционная дисковая муфта.
В действие гильотина приводится за счет пульта управления и переносной ножевой педали.
Конструкция резака СТД 9АН 6х2,5 оснащена специальной системой, что защищает оператора от травматизма.
Производить резку листового металла можно, как с использованием заднего упора, так и без него.
Усилие прижима и величина зазора регулируется, что позволяет обрабатывать металл разной толщины.
Фиксация листов на рабочем столе происходит автоматически совместно с ножевой балкой с помощью механического прижима.
Тот или иной режим работы выбирается оператором с помощью пульта управления, который расположен слева от рабочей зоны.
На ножевой балке гильотины смонтированы пружинные уравновешиватели (по одному с каждой стороны).
Резак оснащен специальными блокировками и системами защиты, что позволяют увеличить безопасность работы за станком. Резка останавливается при снятии защитных ограждений, при проведении наладочных работ.
Есть возможность выносить ножную педаль запуска одиночного хода в удобное место.
При одиночном ходе управление гильотиной производится с помощью ножной педали.

Преимущества

Кривошипная гильотина СТД 9АН 6х2,5 способна осуществлять, как единичные, так и полуавтоматический ход. Это качество позволяет встраивать оборудование в мелкосерийные и серийные производственные линии. Резак достаточно легко перенастраивается и не требует частого обслуживания. В конструкции гильотины отсутствует гидравлика или пневматика.

Быстроту и высокую точность резки листового материала возможно сохранить до 10-15 лет при условии регулярной проверок:

надежности крепления элементов ножниц;
наличия масла в корпусе зубчатого редуктора;
свободного хода движущихся частей станка.

Обратите внимание! Не рекомендуется с помощью данной модели гильотины производить рубку не металлических изделий. В ином случае это может привести к быстрому затуплению ножей и их растрескиванию.

При необходимости за дополнительную оплату, конструкция СТД 9АН 6х2,5 может оснащаться рольгангами для поддержки листового металла и вспомогательным комплектом ножей для рубки различного профиля и листов. На сегодня кривошипная гильотина СТД 9АН 6х2,5 стала неотъемлемой частью современных промышленных предприятий. Стационарное оборудование неприхотлива и отлично зарекомендовала себя в работе в несколько смен подряд.
