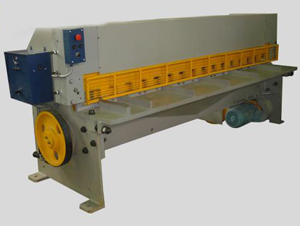

Ножницы гильотинные СТД 9А

Ножницы гильотинные для резки и рубки металлических листов СТД 9А 4х2,5 используются на крупных и мелких производственных площадях, мастерских и строительных участках для выполнения точной продольной и поперечной резки листового металла и проката, толщина которого не более 6-7 мм, длина до 2500 мм, предел прочности до 500 МПа. Оборудование относят к классу “отечественные отрезные гильотинные ножницы по металлу СТД”. Станок рекомендуется эксплуатировать в закрытых помещениях (цехах) или же на крытых площадках, где температура окружающей среды находится в пределах -15 до +30 градусов.

Технические характеристики

Особенности строения гильотины СТД 9А 4х2,5:

Рубку металла разрешается производить, как с помощью заднего упора, так и без него.
Для нормального функционирования станка не требуется подвод воздуха и гидравлики.
Один из основных элементов - это станина с двумя стойками, на которой крепится рабочий стол для закрепления металлических листов, прижимная и ножевая балки, пульт управления. Позади самой конструкции гильотины размещается основной электродвигатель с редуктором с муфтой включения, уравновешиватель.
В конструкцию СТД 9А 4х2,5 встроена защита от травматизма оператора.
Гильотинные ножницы осуществляют резку за счет усилия прижима пропорционального усилию рубки. Перед произведением рабочего хода, в обязательном порядке устанавливается определенный зазор между ножами.
Фиксация металлических листов производится автоматически, совместно с движением ножевой балки.
Смазка элементов станка выполняется вручную при помощи шприца. Смазка подшипников быстроходного вала производится за счет масляной ванны, в которую регулярно следует добавлять индустриальное масло И-30А.
Плавная работа привода обеспечивается наличием в конструкции двух пружинных уравновешивателей.
Тормоз гильотины - ленточный.
На панели управления встроена световая система сигнализации, позволяющая определять состояние электросхемы всей гильотины.

Высокая безопасность осуществления резки металла обеспечивается наличием встроенных блокировок, а именно:

блокировка включения главного привода при снятом склизе;
блокировка, которая исключает включение главного привода во время регулировки станка;
блокировка случайного включения главного привода в период проведения ремонтных работ;
блокировка, которая препятствует сдваиванию ходов при одиночном ходе;
блокировка, исключающая включение гильотины при снятых защитных ограждениях.

Преимущества

Производительность гильотины СТД 9А 4х2,5 достаточно велика, так как скорость сокращения режущей оснастки достигает до 50 ударов в минуту. Обратите внимание, что данный станок можно настроить на выполнение одиночного реза, что важно при встраивании в мелкосерийные производственные линии. При автоматическом режиме резки, станок может встраиваться в многосерийное производство. Единичные ходы включаются оператором с пульта управления или же контролируются за счет ножной выносной педали.

В процессе эксплуатации, гильотина СТД 9А 4х2,5 показала себя надежным и прочным оборудованием, что способно выполнять высокоточные резы длительный период времени (1-2 смены подряд). Данная модель резака защищена от токов короткого замыкания благодаря наличию электромагнитного расцепителя вводного выключателя.

Конструкция гильотины СТД 9А 4х2,5 считается ремонтопригодной. За дополнительную оплату возможно укомплектовать оборудование оснасткой, что позволит производить резку разных видов стали, а также усовершенствовать конструкцию рольгангами для поддержки и подачи листов, как на выходе, так и на входе в зону реза.

Ножницы гильотинные СТД 9А

Технические характеристики
