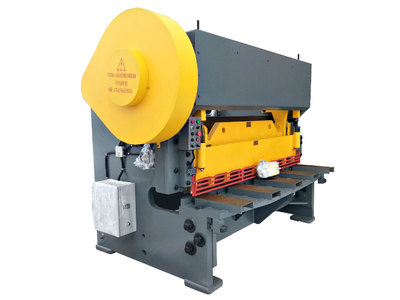

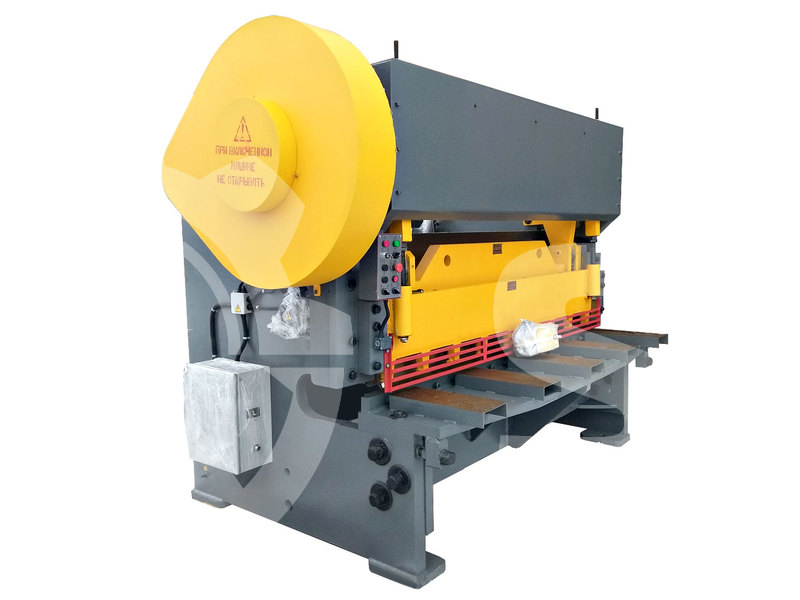

Ножницы гильотинные Н478

Гильотинные ножницы Н478 используются для произведения поперечной и продольной прямолинейной раскройки листового металла. Такое оборудование пользуется большой популярностью в странах СНГ и устанавливается преимущественно на промышленных предприятиях. Станок способен осуществлять резку металла, толщина которого от 1,6 мм до 16 мм, а предел прочности материала не превышает 500 МПа. Изготавливается станок согласно стандартам ГОСТ 6282-64.

Обратите внимание! Данная модель гильотин может постоянно эксплуатироваться на заготовительных участках и в мастерских, где температура в помещении находится в пределах от +40 до -20 градусов.

Технические характеристики

Особенности строения Н478:

Базовый элемент Н478 – это сварная станина, на которой прикреплена оснастка.
Оператор может управлять станком с помощью ножной педали или пульта управления.
Рабочая оснастка представляет собой неподвижные ножи на станине и подвижный нож, что монтирован на рубочной балке под углом 2о04’.
Масса гильотинных ножниц – 11000 кг, поэтому рекомендуется заранее побеспокоиться о месторасположении станка.
Резак данной модели оснащен сравнительно мощным электродвигателем – 30 кВт, который позволяет производить рабочие операции в несколько смен подряд.
Ножи для гильотины в обязательном порядке выполняются из инструментальной стали, при этом их твердость должна быть не меньше 54-58 HRC. При покупке дополнительного комплекта оснастки, стоит всегда обращать внимание на маркировку, что наносится непосредственно на режущий инструмент.
Ножевая балка сбалансирована специальным пружинным уравновешивающим устройством.
Для повышения точности реза, станок резак оснащен прижимной балкой, движение которой согласовано с рубочной балкой.

Особенности функционирования гильотины Н478

Разрешается производить резку деталей, максимальная длина которых 2000 мм. Продольная рубка производится по методике повторных резов, при этом листовая заготовка подается вдоль линии обработки. Если говорить о поперечной резке, то она осуществляется, как по разметке, так и по упору. Работа гильотины может проводиться на двух режимах – одиночный и автоматический ход.

Для осуществления реза, рубочая балка производит возвратно-поступательное движение, которое получает от коленчатого вала с помощью шатуна. Во время рабочего хода может периодически выполняться торможение, а именно в момент, когда ножевая балка расположена в верхнем положении, Это производится за счет особого тормозного механизма – эксцентричное размещение оси коленвала и шкива. Основная цель периодического торможения - это минимизация риска «забегания» ножевой балки, а следовательно и снижение случаев простоя из-за ремонтных работ.

Преимущества

Произведение резки станком считается полностью безопасным, так как рабочая зона надежно защищена металлической решеткой. Данное оборудование способно производить до 20-ти рабочих ходов за одну минуту.

Станок Н478 характеризуется долговечной и безотказной эксплуатацией вне зависимости от сферы использования. Конструкция неприхотлива в обслуживании и после поставки покупателю гильотина готова к работе.

Комплектация

Помимо Н478, в стандартную комплектацию входит ножная педаль управления, паспорт, инструкция по эксплуатации и запасные части и инструменты. Также гильотину можно дополнительно укомплектовать откатной тележкой, устройством лазерного типа, что указывает линии реза и рольгангами, которые выполняют подачу заготовок в зону реза. При комплектовании Н478 специальными ножами, оборудование сможет выполнять резку квадратного, круглого и углового металлопроката.
