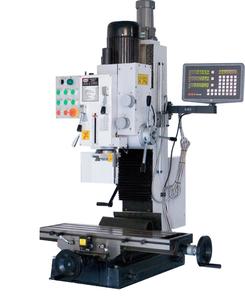

Вертикально-фрезерный станок FP-48SPN с цифровым измерением

Вертикально-фрезерный станок FР-48SPN используется для обработки деталей, выполненных из черных и цветных металлов, а также корпусов, в ремонтных мастерских, на мелком и крупном серийном производстве.

На этой модели можно выполнять такие виды работ:

• обработку осевым режущим инструментом;
• сверление;
• нарезку резьбы - внутренней и внешней;
• фрезерование.

Станок обеспечивает точную подачу сверла, регулировку скоростей. Комфортная работа обеспечивается цифровым управлением.

Особенности вертикально-фрезерного станка

Сделать производство более эффективным этот станок может благодаря:

• Удобному управлению шпинделем станка;
• Возможности выбирать оптимальную из шести возможных скоростей;
• Цифровым дисплеям, которые позволяют контролировать работу;
• Возможности выполнять фигурную проточку;
• Широкому опорному основанию, которое делает станок устойчивым;
• Чугунному столу и корпусным деталям, устойчивости к вибрации.

Основные узлы и детали оборудования

• 1. Электродвигатель главного привода.
• 2. Фрезерная головка с коробкой передач.
• 3. Пульт управления.
• 4. Ручка переключения диапазона скоростей шпинделя.
• 5. Ручка переключения скорости вращения шпинделя.
• 6. Шпиндель.
• 7. Ручка зажима подачи шпинделя.
• 8. Защитный экран.
• 9. Стол.
• 10. Маховик ручной поперечной подачи стола.
• 11. Маховик ручной продольной подачи.
• 12. Ручка перемещения фрезерной головки.
• 13. Ручка подачи шпинделя.
• 14. Маховичок микроподачи шпинделя.
• 15. Маховичок выбора скорости подачи шпинделя.
• 16. Стойка станка.
• 17. Основание.

Корпусные детали станка FP – 48 SP, стол 9 и основание 17 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка 2 с коробкой передач сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка, для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 17, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 11. Поперечная подача стола производится вручную с помощью моховика 10.

Дополнительная информация

Внимание! Перед первым включением станка на нём должны быть проведены пусконаладочные работы. Станок должен быть подключён к трёхфазной электрической сети с напряжением 380 В.

Ручками 2 и 3 переключения скорости вращения шпинделя выберите самые низкие обороты. Переключателем режимов работы станка выберите режим сверления. Кнопкой 3 (См. рис. ниже) включения вращения шпинделя по часовой стрелке в режиме сверления включите станок, в случае, если нет посторонних звуков, постепенно увеличивайте обороты шпинделя. Установив максимальные обороты шпинделя, оставьте работать станок без нагрузки в течение 15 минут.

Внимание! Не переключайте скорость вращения шпинделя до полной его остановки!

В случае возникновения каких-либо проблем свяжитесь с сервисной службой компании «ПРОМА» для получения консультаций или для заказа технического обслуживания вашего оборудования.

• 1. Тумблер переключения режимов работы станка (Сверление / нарезание резьбы).
• 2. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
• 3. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
• 4. Кнопка выключения вращения шпинделя в режиме сверления.
• 5. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
• 6. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
• 7. Кнопка выключения вращения шпинделя в режиме сверления.
• 8. Кнопка аварийного выключения станка.
• 9. Индикаторная лампа наличия напряжения на станке.
