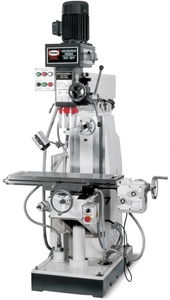

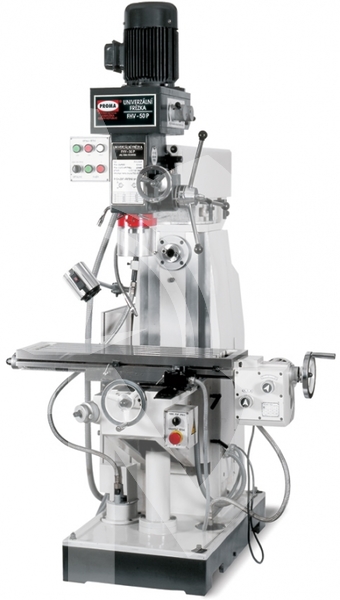

Универсальный фрезерный станок FHV-50P

Вертикально-фрезерный станок FHV-50P оснащен устройством цифрового измерения, системой охлаждения, автоматической подачей стола и тонкой подачей шпинделя, а также регулировкой глубины сверления.

Станок обеспечивает точную подачу сверла и регулировку скоростей.

Устройство находит применение в ремонтных мастерских и цехах, на мелком и крупном серийном производстве для обработки корпусов, а также деталей, выполненных из черных и цветных металлов.

Виды работ, выполняемых на станке FHV-50P

На этой модели можно выполнять такие виды работ, как:

• обработка осевым режущим инструментом,
• сверление,
• нарезка резьбы - внутренней и внешней,
• фрезерование.

Особенности вертикально-фрезерного станка

Станок отличается от остального модельного ряда возможностью выполнять фигурную проточку, удобным управлением шпинделем станка, возможностью выбирать скорость, цифровым дисплеем, который позволяет контролировать работу, а также широким опорным основанием, выполненным из чугуна, которое делает станок устойчивым.

Основные узлы и детали оборудования

• 1.Консоль
• 2.Штурвал вертикального перемещения консоли.
• 3.Шпиндельная головка.
• 4.Стол.
• 5.Вал вертикальной подачи шпинделя.
• 6.Коробка скоростей вертикального шпинделя.
• 7.Электродвигатель привода вертикального шпинделя.
• 8.Хобот.
• 9.Горизонтальный шпиндель.
• 10.Основание.
• 11.Станина.
• 12.Коробка скоростей продольной подачи стола.

Фрезерный станок FHV-50P состоит из следующих основных узлов: станина 11, хобот 8, шпиндельная головка 3, электродвигатель привода вертикального шпинделя 7, коробка скоростей вертикального шпинделя 6, стол 4, основание 10 и консоль 1.

Базой станка является станина 11, жестко закрепленная к основанию 10. По вертикальным направляющим станины с помощью штурвала 2 перемещается консоль 1 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки 2 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 4 (подача по оси X). На правом торце стола смонтирована коробка продольной подачи стола 12. На станине установлен хобот 8, который вращается на 360° вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки 3 вертикального шпинделя, коробки скоростей 6 и электродвигателя 7 закреплена на переднем торце хобота 8. Фрезерная головка наклоняется вправо- влево ±60?. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни 5 и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя 7 через коробку скоростей 6. Горизонтальный шпиндель 9 смонтирован в станине на шарикоподшипниках. Главное движение горизонтальный шпиндель получает от отдельного электродвигателя установленного внизу станины через ремённую передачу.

Дополнительная информация

Органы управления на фрезерной головке

• 1. Штурвал ручной тонкой подачи пиноли шпинделя.
• 2. Рукоятка ручного перемещения пиноли шпинделя.
• 3. Рукоятка включения ручной тонкой подачи пиноли шпинделя (Болт закручен – пиноль перемещается при помощи штурвала 1. Болт ослаблен – пиноль перемещается рукоятками 3).
• 4. Рукоятка зажима пиноли.
