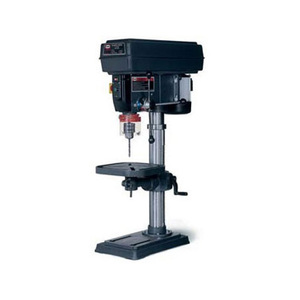

Настольный сверлильный станок E – 1516 BVL/400 предназначен для образования и обработки отверстий в заготовках из металлов и др. материалов. Может выполнять сле- дующие основные операции: сверление, зенкерование, развертывание, и т.д.
Станок E – 1516 BVL/400 широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Температура в помещении, где устанавливается оборудование должна быть 10 – 30° С. Относительная влажность – не более 80% при 10° С или 60% при 30° С.
КОМПЛЕКТ ПОСТАВКИ
Станок E – 1516 BVL/400 поставляется в картонной упаковке, в частично разобранном виде.
1.Содержание упаковки
1. Стойка с кронштейном стола в сборе 1 шт.
2. Стол 1 шт.
3. Основание 1 шт.
4. Сверлильная головка 1 шт.
5. Патрон сверлильный 1± 16 мм 1 шт.
6. Оправка для патрона МКII 1 шт.
7. Защитный экран в сборе 1 шт.
8. Ручка перемещения шпинделя 3 шт.
9. Ручка перемещения стола 1 шт.
10. Ручка зажимная с резьбой М10х35мм 1 шт.
11. Ручка зажимная с резьбой М12х40мм 1 шт.
12. Болт крепления стойки М10х40мм 4 шт.
Инструмент, поставляемый со станком.
13. Ключ для зажима инструмента в сверлильном патроне 1 шт.
14. Клин для снятия инструмента 1 шт.
15. Ключ торцевой шестинранный 4;3 2 шт.
16. Инструкция по эксплуатации 1 шт.

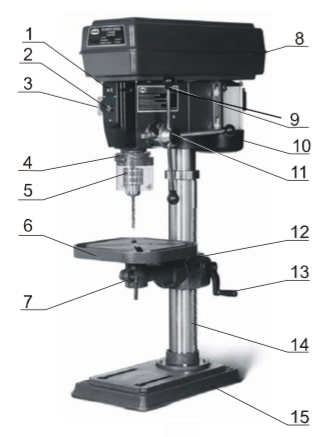

1. Выключатель светового целеуказателя
2. Контрольная лампа напряжения
3. Электрический блок управления
4. Защитный экран
5. Патрон
6. Стол
7. Зажим стола
8. Защитный кожух вариатора
9. Ручка перемещения шпинделя
10. Электродвигатель
11. Вал перемещения пиноли шпинделя
12. Механизм вертикального перемещения стола.
13. Ручка перемещения стола
14. Рейка
15. Основание
1. Подготовка к монтажу
Все металлические поверхности станка покрыты специальным защитным составом, который необходимо удалить перед началом работы оборудования. Для удаления этого защитного состава используйте керосин или другие обез- жиривающие растворы. При удалении защитного состава не используйте нитро растворители, они отрицательно влияют на лакокрасочное покрытие станка. После очистки корпуса от защитного состава все шлифованные по- верхности станка необходимо смазать машинным маслом.
2. Монтаж
Перед сборкой станка достаньте из упаковки всё содержимое и проверьте наличие всех комплектующих по списку, приведённому в комплектации. Для крепления стойки стола к основанию закрепите стойку 1 болтами М8 3 к основанию 2.
Для установки стола снимите со стойки кольцо 2 фиксирующее рейку. Снимите рейку и вставьте в кронштейн стола 3. Установите кронштейн стола с рейкой на стойку. Установите и закрепите кольцо 2. Закрутите зажимной болт кронштейна. Установите и закрепите ручку вертикального перемещения стола.

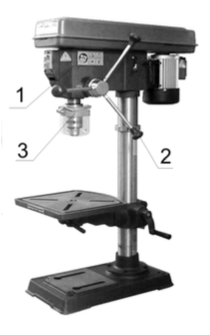

Для окончательной сборки станка установите сверлильную головку 1 на стойку и закрепите с помощью стопоров 2. Прикрутите ручки перемещения шпинделя 2. Установите и закрепите защитный экран 3.
3. Установка
Обеспечьте безопасную установку станка и его крепление (на прочную поверхность, которая соответствует нагрузке, создаваемой станком). Несоблюдение этого условия может вызвать смещение станка (или его части) и в результате этого его повреждение.
Включается станок с помощью нажатия зелёной кнопки «I», а выключается нажатием красной кнопки «О». В целях повышения безопасности станок снабжён кнопкой «СТОП» с замком. Кнопка используется как кнопка аварийной остановки.
Изменение направления вращения шпинделя производится с помощью переключателя 1, расположенного на правой стороне выключателя.
Перед первым запуском станка внимательно прочитайте инструкцию. Обслуживающий персонал должен быть ознакомлен со всеми разделами инст- рукции данного оборудования.
Подключите станок к сети. Откройте крышку аварийного выключателя. Произведите пуск станка путём нажатия кнопки «I». Установите минимальную скорость вращения шпинделя. Через 10 минут работы станка перейдите на средние обороты, а позже на максимальные. При возникновении каких-либо проблем немедленно обратитесь в наш сервисный центр.
Первые 180 часов эксплуатации не допускайте больших нагрузок, то есть работайте в щадящем режиме.

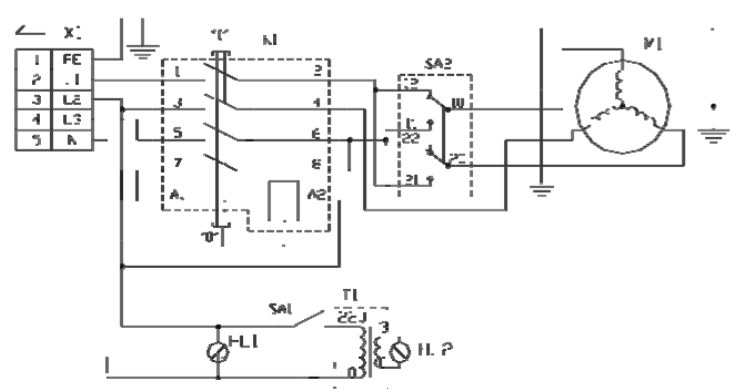

HL1- лампа индикации сети
HL2- лампа целеуказателя
Т1 – трансформатор
SA1 – выключатель лампы HL2
SA2 – переключатель режимов “Forward/Reverse”
