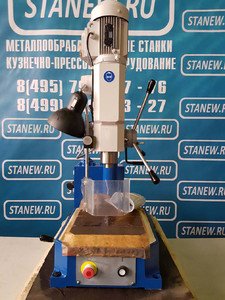

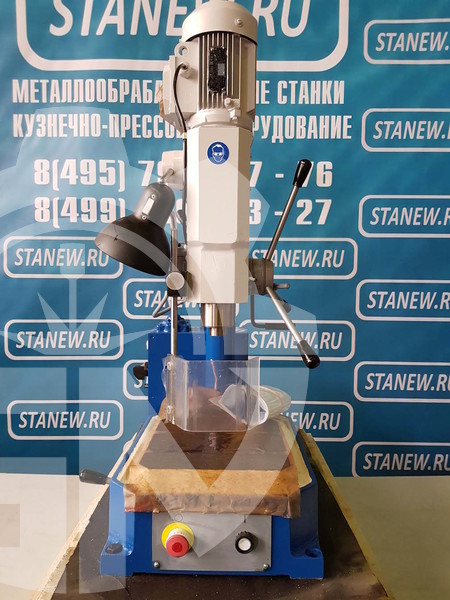

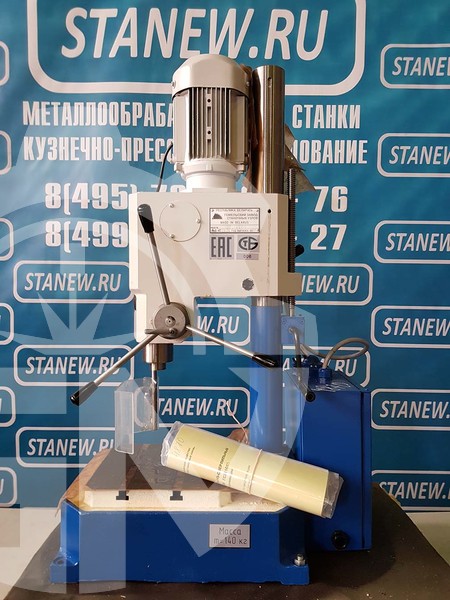

ГС2116 Настольно-сверлильный станок ГС 2116К
ГС2116 Настольно-сверлильный станок ГС 2116К ГС2116 Настольно-сверлильный станок ГС 2116К ГС2116 Настольно-сверлильный станок ГС 2116К ГС2116 Настольно-сверлильный станок ГС 2116К ГС2116 Настольно-сверлильный станок ГС 2116К ГС2116 Настольно-сверлильный станок ГС 2116К ГС2116 Настольно-сверлильный станок ГС 2116К ГС2116 Настольно-сверлильный станок ГС 2116К ГС2116 Настольно-сверлильный станок ГС 2116К

ГС2116 Настольно-сверлильный станок ГС 2116К

В наличии Артикул: stanew-35 5.0
от 210 000 руб. 231 000 руб.
Уважаемые партнеры и покупатели! Из-за нестабильных цен на металл стоимость товаров в каталоге сайта может отличаться от действующей! Актуальные цены можно узнать в отделе продаж info@stanew.ru
Доставка по Пензе и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

  • Описание
  • Характеристики
  • Отзывы / Комментарии
  • Описание

    Станок настольно-сверлильный ГС2116К предназначен для выполнения различных операций, в том числе:

    • Сверление;
    • Зенкерование;
    • Рассверливание;
    • Нарезание резьбы метчиками.

    Сверлильный станок ГС2116 позволяет обрабатывать отверстия в мелких и средних деталях. Это простое в эксплуатации и функциональное оборудование.

    Особенности станка ГС2116

    Станок данной модели обладает такими преимуществами, как:

    • Благодаря верхнему пределу частоты вращения шпинделя можно осуществлять обработку отверстий малого диаметра.

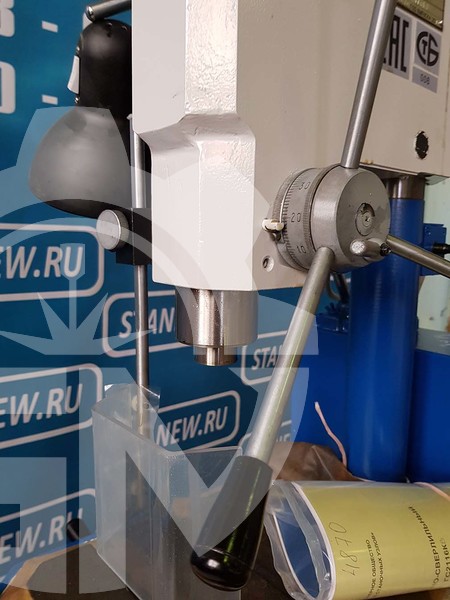

    • Глубина обработки отсчитывается по круговому лимбу штурвала.
    • Станок оснащен рукояткой переключения коробки скоростей. Она дает возможность получать требуемую частоту вращения шпинделя.
    • Конструкция отличается простотой, что облегчает управление станком.
    • Долговечность и надежность.

    Комплектность станка

    Станок поставляется в собранном виде, в специальной упаковки (позволяет обеспечить его транспортировку и длительное хранение)

    В комплект и стоимость станка входит:

    • Втулка 6100-0141 ГОСТ 13598-85;
    • Клин 7851-0012 ГОСТ 3025-78;
    • Ключ к электрошкафу 2К52-1.89.10.000;
    • Лампа М024-40У2 ТУ РБ 00214280/002-93.

    Защита рабочей зоны:

    • Ограждение ременной передачи 1шт;
    • Освещение рабочей зоны (светильник местного освещения 1шт.);
    • Электроуправление: кнопочное, с нулевой защитой;

    Кстанку прилагается:

    • Руководство по эксплуатации 1экз;
    • Техническая документация на оборудование;
    • Монтажные чертежи оборудования;
    • Заверенная копия сертификата оборудования;
    • Заверенная копия таможенной декларации.

    Станок ГС2116К имеет гарантийный срок 12 месяцев со дня ввода в жксплуатацию, но не более 18 месяцев с момента продажи.

    • ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)

    • - Патрон сверлильный 6150-4029-04;
    • - Патрон сверлильный ПС16В18. Для присоединения к станку необходима переходная оправка 6039-4028-0012 (6039-0012);
    • - Тиски станочные чугунные неповоротные 7200-0209-02;
    • - Тиски станочные чугунные поворотные 7200-0210-02;
    • - Патрон резьбонарезной 6162-4003 (М3...М12);
    • - Комплект предохранительных головок (для патрона резьбонарезного 6162-4003):
    • - головка 6251-4002М-01 (М4);
    • - головка 6251-4002М-02 (М5);
    • - головка 6251-4002М-03 (М6-М8);
    • - головка 6251-4002М-04 (М8-М10);
    • - головка 6251-4002М-05 (М10);
    • - головка 6251-4002М-06 (М12).

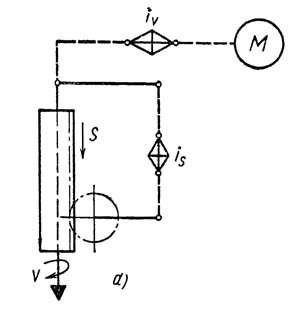

    Кинематические связи станка

    кинематические связи станка гс2116к

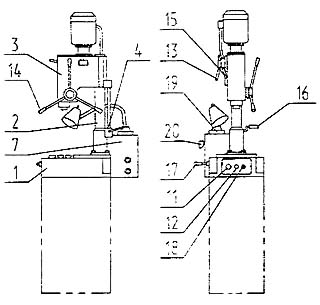

    Составные части станка ГС2116К

    составные части станка гс2116к

    Сверлильный станок ГС2116К состоит из:

    1. Плита - 036.000.025-01;
    2. Колонна - 036.1000.000;
    3. Головка сверлильная (Шпиндельная бабка) - 036.3000.000;
    4. Механизм подъема сверлильной головки (Шпиндельной бабки) - 045.0020.000;
    5. Система охлаждения инструмента - 036.4000.000;
    6. Тумба - 036.6000.000;
    7. Электрооборудование - 036.1800.000;
    8. Кнопка "Стоп";
    9. Кнопка включения вращения шпинделя;
    10. Рукоятка переключения соростей;
    11. Рукоятка перемещения гильзы шпинделя;
    12. Рукоятка зажима шпиндельной бабки на колонне;
    13. Рукоятка перемещения сверлильной головки (шпиндельной бабки);
    14. Рукоятка механизма реверса;
    15. Переключатель охлаждения;
    16. Переключатель освещения;
    17. Рукоятка вводного переключателя.

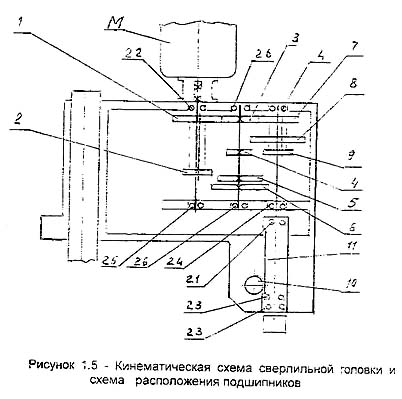

    Кинематическая схема станка

    кинематическая схема гс2116к

    Кинематическая схема станка содержит три кинематические цепи:

    • Вращения шпинделя;
    • Ручной подачи;
    • Перемещение шпиндельной бабки по колонне.

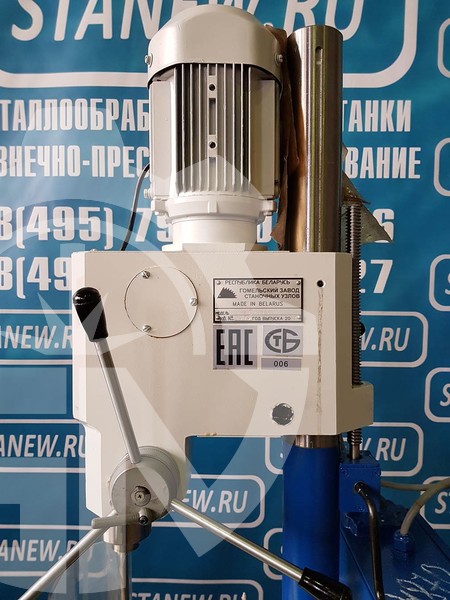

    Сверлильная головка представляет собой литой корпус, в котором расположены коробка скоростей и механизм подачи шпинделя, механизм переключения скоростей и механизм зажима корпуса на колонне.

    Вращение электродвигателя М передается через муфту и коробку скоростей на вал шпинделя.

    Коробка скоростей имеет три вала с закрепленными на них зубчатыми колесами.

    На двух валах установлены подвижные 2-х и 3-х венцовые блоки зубчатых колес на третьем промежуточном валу установлены четыре неподвижных зубчатых колеса.

    Шпиндель смонтирован в пиноли на 3-х радиальных подшипниках высокого класса точности.

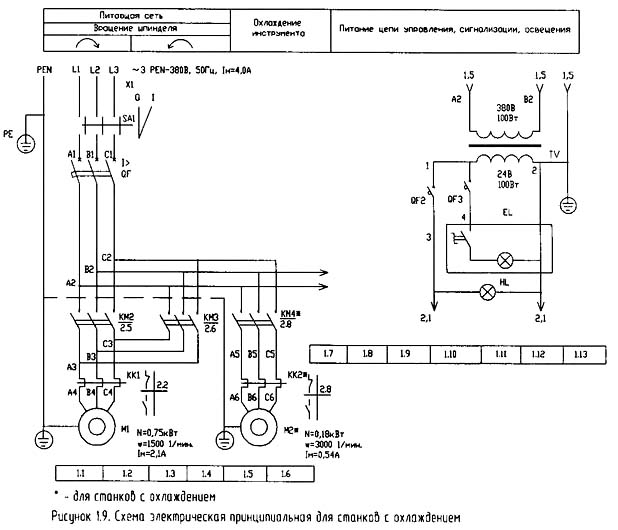

    Электрическая схема станка ГС2116К

    электрическая схема станка гс2116к

    На станке ГС2116К установлен один асинхронный электродвигатель мощностью 0,75 кВт для привода шпинделя.

    По классу защиты от поражения электрическим током, электрооборудование относится к I классу по ГОСТ 12.2.007.0-75
