Обзор точильно-шлифовального станка ТШ-2

Точильно-шлифовальный станок ТШ-2 – это усовершенствованная версия из серии ТШ с двумя рабочими кругами. Российский станок выпускается в различных модификациях: базовая модель 2.102.20 c дополнительной блокировкой двигателя, 2.25 комплектуется пылеулавливающим агрегатом, 2.35 оснащен дополнительной блокировкой (при поднятии защитных экранов) и пылесосом.

В отличие от предшественника ТШ-1, данная модель может использоваться не только на предприятиях с мелкосерийным производством. Мощность и технические параметры модели позволяют широко использовать станок на всех категориях производств. Возможно применение и в бытовых условиях.

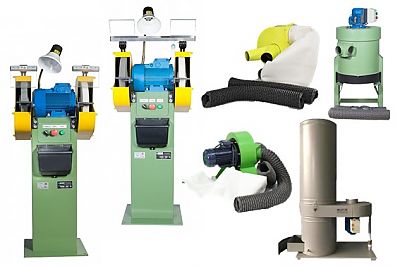

Российский точильно-шлифовальный станок ТШ и его модификации

Отличие ТШ-2 от ТШ-1

От станка ТШ-1 отличается ТШ-2 параметрами режущего инструмента:

  • наружным диаметром круга, который составляет 300 мм против 250 мм в ТШ-1;
  • посадочным диаметром, который составляет 76 мм против 32 мм в ТШ-1;
  • диаметром изношенного круга, который составляет 150 мм против 140 мм в ТШ-1;
  • высотой центров кругов от основания, которая составляет 950 мм против 265 мм в ТШ-1.

Увеличена по сравнению с ТШ-1 в токарно-шлифовальном станке ТШ-2 также скорость резания, которая составляет 23,5 м\с против 19,5 м\с в ТШ-1. Причем при такой же, как у ТШ-1, частоте вращения вала, которая составляет 1500 об\мин.

Увеличенные по сравнению с ТШ-1 параметры режущего инструмента сказались и на общих габаритах ТШ-2. И если длина и ширина ТШ-2 такая же, как у ТШ-1, 610 мм и 470 мм соответственно, то высота станка составляет уже 1340 мм. ТШ-2 - это напольные модели.

Что представляет собой ТШ-2

Конструкция станка представляет собой сварную тумбу-основание, на которой и установлен электродвигатель. К тумбе же крепятся винтами два защитных кожуха. На подставке же крепятся пазы кронштейнов для установки подручников. На валу электродвигателя есть планшайбы для установки кругов. Обычно устанавливаются абразивные круги, которые входят в базовый комплект, а потому используются чаще всего. Возможна установка алмазных и эльборовых кругов. Они докупаются отдельно.

Подключение ТШ-2

Чтобы подключить оборудование, оно запитывается от трехфазной сети напряжением 380 В. Провод подводится через отверстие на задней стенке тумбы. Подача напряжения на станок происходит при включении вводного выключателя. На обмотку двигателя – с помощью кнопки «Пуск». Для остановки существует отдельная кнопка «Стоп». Станок защищен от перегруза тепловым реле. Обязательно подключение к контуру заземления. Все электроаппаратура размещена в нише тумбы на панелях.

Где устанавливается ТШ-2

Эта модель в отличие от ТШ-1 не нуждается в установке на стол. Станок просто ставится на ровную поверхность и надежно закрепляется. При установке станка необходимо добиться устойчивости. От этого во многом зависит точность выполняемых работ. Крепится тумба четырьмя анкерными болтами М-10. При монтаже в обязательном порядке и перед запуском необходимо проверить все соединения и настройки. В том числе исправность заземления, питающей линии, герметичность, надежность крепления кожухов, инструмента, подручников, направленность шлифовальных дисков.

Разработчик предусмотрел эксплуатацию оборудования и в районах с умеренным и холодным климатом. Но при условии, если размещаться станок будет в помещении, где предусмотрена регулировка параметров влажности и температуры. В цехах с взрывоопасной, химической активной средой использование ТШ-2 запрещено.

Для чего применяется ТШ-2

На точильно-шлифовальном станке ТШ-2 можно работать с материалами разной твердости –  как с инструментальной сталью, так и с твердыми сплавами. С помощью ТШ-2 можно:

  • проводить заточку разного вида станочного инструмента. Это могут быть токарные резцы, сверла, фрезы;
  • проводить сухую заточку слесарного инструмента, такого как ножницы, зубила, ножи;
  • выполнять слесарные работы, например снятие заусенцев, фасок и удаление других признаков избыточного металла на деталях.

Станок Россия ТШ-2 является оборудованием, которое относится к классу полупромышленной техники, показывает высокие результаты в сфере токарно-слесарных работ. Может выполнять шлифовку, полировку металлических изделий, если имеется дополнительный инструмент.

Модельный ряд станка ТШ-2, доступный для заказа на Stanew

Станки с прямым приводом и шлифовальным кругом 300х50х76 мм
  • ТШ-2.10 (аналог ТШС 300)
  • ТШ-2.20 (аналог ТШС 300.1) c доп.блокировкой двигателя
  • ТШ-2.25 с пылесосом
  • ТШ-2.35 с пылесосом и блокировкой двигателя
Станки с прямым приводом и шлифовальным кругом 350х40х76 мм
  • ТШ-2М (аналог ВЗ-879)
  • ТШ-2М.20 с доп.блокировкой двигателя
  • ТШ-2М.25 (аналог ВЗ-879-01) с пылесосом
  • ТШ-2М.35 с пылесосом и блокировкой двигателя
Станки с ременным приводом и шлифовальным кругом 350х40х127 мм
  • ТШ-2М (аналог ВЗ-879)
  • ТШ-2М.20 с доп.блокировкой двигателя
  • ТШ-2М.25 (аналог ВЗ-879-01) с пылесосом
  • ТШ-2М.35 с пылесосом и блокировкой двигателя

Другие обзоры точильно шлифовальных станков производства Россия (Беларусь):

Полный ассортимент точильно-шлифовальных станков, а также оснастки и расходников, вы найдете в каталоге нашего сайта. Любое оборудование можно заказать с доставкой по Пензе, Московской области, любому региону России.
