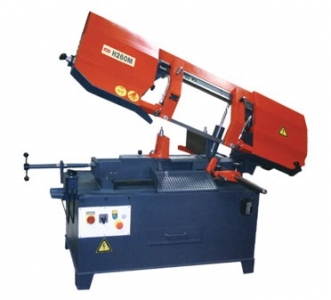

Обзор ручного ленточнопильного станка H260M

Ручной ленточнопильный станок H260M – еще один станок производства Болгарии. Также, как и станки H300M и НТ300М, предназначен для распиливания круглого и профильного материала. Станок работает с заготовками из черных и цветных металлов, конструкционных, высоколегированных, нержавеющих сталей. Находит применение на различных машиностроительных, металлообрабатывающих производствах, там, где высокая производительность должна сочетаться с чистотой и точностью обработки. На станке можно резать заготовки под углом от 45 градусов путем поворачивания тисков.

Требования к установке горизонтального ленточноотрезного станка H260M

Так как станок небольшой по свои габаритам, производитель не предъявляет особых требований в виде мощного фундамента при установке оборудования. Масса станка – 520 кг, параметры – 1810 x 870 x 1140 мм. Так что достаточно поставить станок на твердую поверхность.

Как работает ленточноотрезной станок H260M

Резка замкнутым ленточным полотном осуществляется электромеханическим путем. Главное движение резки осуществляется при помощи электродвигателя, вариатора и червячного редуктора. Его выходящий вал передает движение ведущему лентоводному колесу, которое вместе с водимым лентоводным колесом и приводит в движение ленту.

Поступательное движение ленты осуществляется при помощи гидравлического цилиндра, скорость регулируется дросселем. А вот подача материала к зоне резки осуществляется вручную. Зажим материала в тисках также ручной. Вручную же настраивается длина заготовки. Зажим и отжим материала производится с помощью ручных винтово-реечных тисков.

Благодаря цилиндру, который находится в передней части рамы для ее поднятия, резка становится стабильнее. Стабильная и более точная резка ведет к более медленному износу режущего инструмента.

Нюансы работы ленточноотрезного станка H260M

От вида, формата, твердости распиливаемого материала зависит шаг и скорость резки. Скорость резки адаптируется к материалу. Осуществляется это через контур обратной связи автоматически в зависимости от толщины материала. Подъем рамы осуществляется вручную. А вот опускание происходит с помощью гидравлического цилиндра, установленного в передней части. Возможна резка и под углом 90 градусов материала круглого сечения диаметром.

Меры безопасности, реализованные на станке H260M

Оборудование изготовлено при соблюдении всех современных требований, предъявляемых к безопасности работы. Главное – соблюдать технику безопасности. Например:

• не открывать предохранительный кожух рамы во время работы оборудования;
• проводить смазку и заправку системы охлаждения только при выключенном электропитании;
• использовать дополнительный рольтанг или стойку для материала при резке заготовок, длина которых составляет более 1000 мм;
• производить чистку ванны от стружек только при неработающем станке.

С полным перечнем правил техники безопасности необходимо ознакомиться в инструкции по эксплуатации.

Технические характеристики

Ленточноотрезной станок H260M оборудован электродвигателями: главным – мощностью 1,5 кВт, охладительной системы – мощностью 0,18 кВт. Объем охладительной системы составляет 30 л.

Скорость движения ленты пилы – от 46 до 92 м/мин. Размеры ленты пилы составляют 3660 х 27 х 0,9 мм. Уровень установки материала – 700 мм.

Максимальный размер резки составляет 260 мм. Максимальный размер резки под углом 90 градусов – 360 x 180 мм, под углом 45 градусов – 280 x 200 мм.

В комплект поставки станка H260M входят сам станок, пильное полотно в количестве одной штуки, которое уже установлено на станок. А также руководство на русском языке, с которым обязательно необходимо ознакомиться перед установкой и эксплуатацией оборудования.
