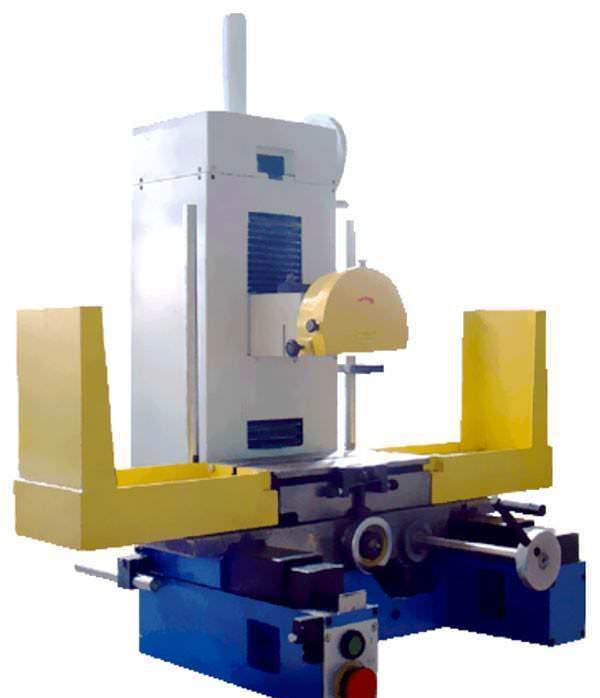

Обзор плоскошлифовального станка ВСА-032

Плоскошлифовальный станок ВСА-032 выпускается в Республике Беларусь Витебским станкостроительным заводом. Применяется станок для обработки поверхностей небольших деталей, выполненных преимущественно из металла. Происходит обработка периферией или торцом абразивного круга. Производитель гарантирует точность обработки, которая достигается благодаря оригинальной конструкции шпинделя на подшипниках качения и замкнутым направляющим стойки. Обработка заготовок на станке ВСА-032 происходит в ручном режиме. Приобретают и применяют станок ВСА-032 предприятия и организации, у которых есть необходимость в обработке металлических деталей. Это устройство с полным правом можно отнести к высокоэффективному оборудованию, которое характеризуется надежностью и долговечностью.

Конструкция станка ВСА-032

Конструкция станка представляет собой станину коробчатой формы с закрепленной на ней колонной и плитой. Плита закреплена на верхней задней части станины. На плите на четырех скалках находится колонна со шлифовальной головкой. Шлифовальная головка перемещается по высоте. Каретка, установленная спереди станины на направляющих качения, может перемещаться в поперечном направлении. Наибольший размер поперечного перемещения – 150 мм. На каретке расположен стол, перемещающийся в продольном направлении. Наибольшее продольное перемещение стола – 300 мм. На столе можно установить магнитную плиту. К станине с левой стороны крепится штанга, которая несет на себе сопло для сбора абразивной пыли. Сопло регулируется по высоте.

В левом переднем выступе станины находится пуль управления. В правом – переключатель местного освещения.

Принципы работы ВСА-032

Вращение шлифовального круга осуществляется от главного электродвигателя мощностью 0,75 кВт с частотой вращения 2820 об\мин через клеменную передачу. Вертикальное перемещение шлифовального круга осуществляется посредством штурвала через конические колеса через винт с гайкой. Поперечное перемещение также – посредством штурвала через винт с гайкой. Для продольного перемещения стола существует рукоятка, которая связана с реечной передачей.

Установка станка ВСА-032

С учетом габаритных размеров и массы станка ВСА-032, которые составляют: масса – 315 кг, размеры – 920 х 950 х 963 мм, оборудование можно установить на верстак, стол или подставку. Их высота должна составлять от 400 до 600 мм. После установки станок необходимо выставить в горизонтальном положении по уровню.

Существенные особенности станка ВСА-032

Конструкция станка позволяет гасить вибрации. Причем за счет высокооборотного шпинделя (частота вращения шпинделя составляет до 3600 об\мин) на предварительно напряженных шарикоподшипниках у станка и без того маловибрационный ход. Двигатель полностью изолирован. Безопасность работы обеспечивает устройство защитного отключения.

Технические характеристики станка ВСА-032

Размер рабочей поверхности стола составляет 250 х 125 мм. Соответственно, максимальная длина обрабатываемой заготовки должна быть не более 250 мм на самом столе и 150 мм на магнитной плите, высота – 220 мм на столе и 140 мм на магнитной плите. Наибольшее перемещение шлифовальной головки составляет 225 мм. Параметры посадочного круга: наименьший диаметр – 90 мм, наибольший диаметр – 150 мм, посадочный диаметр – 32 мм, высота – не менее 32 мм.
