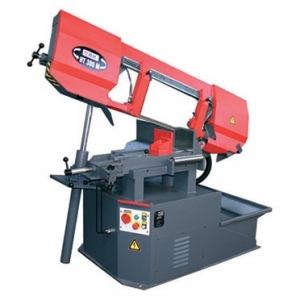

Обзор горизонтального ленточноотрезного станка HT300M

Еще один горизонтальный ленточноотрезной станок, выпускаемый в Болгарии, – HT300M. Предназначен он для распиливания круглого и профильного материала. Станок работает с заготовками из черных и цветных металлов, конструкционных, высоколегированных, нержавеющих сталей. Применение находит в небольших ремонтных мастерских, металлообрабатывающих цехах крупных промышленных предприятий. От станка H300M он отличается тем, что на нем можно резать заготовки под углом от 45 градусов не путем поворачивания тисков, как в H300M, а под тем же углом путем поворота рамы. Отличие состоит и в комплектации. К НТ300М прилагается только упор для длины, стойка для материала и рольтанг размером 1500/3000 мм.

Требования к установке горизонтального ленточноотрезного станка HT300M

Производитель не предъявляет особых требований в виде мощного фундамента при установке станка. Связано это с первую очередь с небольшой массой станка и его параметрами. Они составляют: масса станка – 600 кг, параметры – 2230 x 670 x 1150 мм. Так что, если технологический процесс предполагает частое перемещение оборудования, его можно и не ставить на фундамент. Достаточно поставить на твердую поверхность.

Но все-таки для точности, оптимальной производительности, продолжительной и стабильной работы лучше поставить станок на фундамент.

Как работает ленточноотрезной станок HT300M

Резка замкнутым ленточным полотном осуществляется электромеханическим путем. Главное движение резки осуществляется при помощи электродвигателя, вариатора и червячного редуктора. Его выходящий вал передает движение ведущему лентоводному колесу, которое вместе с водимым лентоводным колесом и приводит в движение ленту.

Поступательное движение ленты осуществляется при помощи гидравлического цилиндра, скорость регулируется дросселем. А вот подача материала к зоне резки осуществляется вручную. Зажим материала в тисках также ручной. Вручную же настраивается длина заготовки. Зажим и отжим материала производится с помощью ручных винтово-реечных тисков. При смене размера материала в сечении, а не по длине подвижный лентовод всегда должен быть выше 40–60 мм за подвижной челюстью.

Благодаря цилиндру, который находится в передней части рамы для ее поднятия, резка становится стабильнее. Стабильная и более точная резка ведет к более медленному износу режущего инструмента.

Нюансы работы ленточноотрезного станка HT300M

От вида, формата, твердости распиливаемого материала зависит шаг и скорость резки. Управление скоростью резки адаптивное. Оно осуществляется через контур обратной связи автоматически в зависимости от толщины материала. Гидравлический цилиндр, установленный в передней части, осуществляет подъем и опускание пильной рамы, увеличивает жесткость рамы и стабильность резки. Возможна резка и под углом 90 градусов материала круглого сечения диаметром не более 300 мм.

Меры безопасности, реализованные на станке HT300M

Оборудование изготовлено при соблюдении всех современных требований, предъявляемых к безопасности работы. Главное – соблюдать технику безопасности. Например:

• не открывать предохранительный кожух рамы во время работы оборудования;
• проводить смазку и заправку системы охлаждения только при выключенном электропитании;
• использовать дополнительный рольтанг или стойку для материала при резке заготовок, длина которых составляет более 1000 мм;
• производить чистку ванны от стружек только при неработающем станке.

С полным перечнем правил техники безопасности необходимо ознакомиться в инструкции по эксплуатации.

Технические характеристики

Ленточноотрезной станок HT300M оборудован тремя электродвигателями: главным – мощностью 1,5 кВт, охладительной системы – мощностью 0,18 кВт, гидравлической системы – мощностью 0,37 кВт. Объем охладительной системы составляет 25 л.

Скорость движения ленты пилы – от 17 до 106 м/мин. Размеры ленты пилы составляют 4140 х 27 х 0,9 мм. Уровень установки материала – 650 мм.

На станке H300M возможна резка:

• под углом 90 градусов квадратного сечения размером 300 мм;
• под углом 90 градусов прямоугольного сечения – 500 x 300 мм;
• под углом 90 градусов прямоугольного сечения – 600 x 300 мм;
• под углом 45 градусов круглого сечения – 300 мм;
• под углом 45 градусов квадратного сечения – 300 мм;
• под углом 45 градусов прямоугольного сечения – 325 x 300 мм.
