Точильный станок — состав и дополнительные части
23.10.2021
Сегодня на примере станков серии ТШ мы посмотрим, из каких частей состоит хороший наждак. И обсудим характеристики, которые помогут выбрать агрегат для производства, бизнеса или быта.
Для начала, поделимся опытом. Российские станки нам нравятся сильнее. С поставками по стране сейчас всё более предсказуемо, да и цены разумнее. Кроме того, отечественные станки качественные и долговечные. Часто с китайскими изделиями дела обстоят иначе.
Заточные станки подбирают под конкретные цели. Это может быть оборудование для небольшой мастерской, гаража, или станок для профессиональной эксплуатации.
К важным техническим характеристикам относятся: мощность (для больших и плотных материалов требуется больше), размер круга (большой диаметр круга нуждается в повышенной мощности станка), посадочное место шлифкруга (у станков ТШ представлена посадка на 127, 203, 305, 32, 76, 76.2 мм). Важны и габариты станка - чтобы он удачно вписался в метраж рабочего места.
По продуктивности наждаки бывают бытовыми, полупрофессиональными и профессиональными. Бытовая техника - для краткосрочных дел. А вот работать часами регулярно способны более мощные модели.
Настольные станки подойдут для шлифовки и снятия фасок, слесарных работ. Круг 300-400 мм комфортен для задач промышленной заточки и шлифования, некоторые модели позволяют быстро и точно обрабатывать металлокерамику.
Крупные наждаки с кругом от 400 мм отличаются высокой мощностью. Тяжеловесы подходят для профессионального применения.
Общая компоновка точильно-шлифовального станка
Посмотрим на представителей 3 категорий станков: бытовой, полупрофессиональный и тяжеловес для предприятий. Схемы станков с обозначением составных частей и основных деталей.

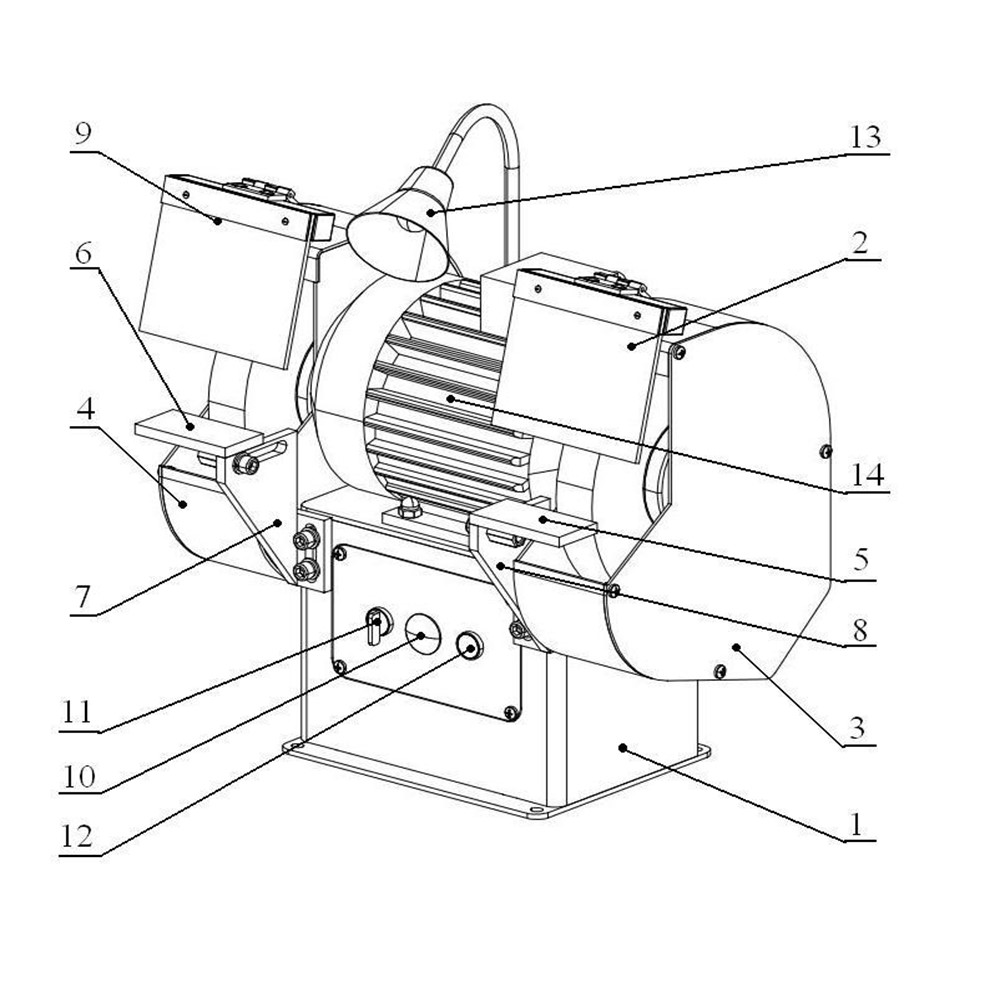

Настольный точильно-шлифовальный станок (ТШ-1)
1. Тумба
2. Защитный экран
3. Кожух левый, кожух правый
4. Крышка
5, 6. Подручник (2 шт)
7, 8. Кронштейн (2 шт)
9. Коробка
10. Переключатель
11. Кнопка СТОП
12. Кнопка ПУСК
13. Светильник
14. Электродвигатель

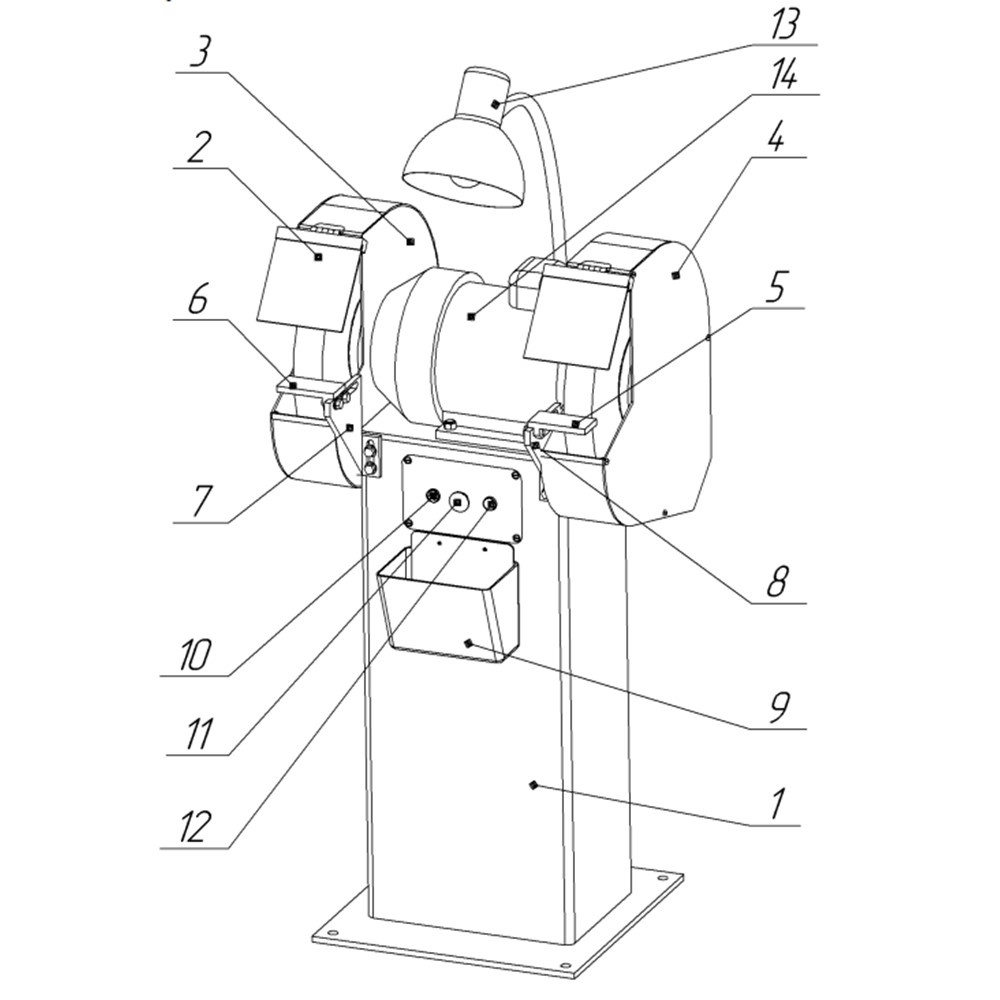

Напольный станок с кругом 300-400 мм (ТШ-2, ТШ-3)
1. Тумба
2. Защитный экран
3. Кожух левый, кожух правый
4. Крышка
5, 6. Подручник (2 шт)
7, 8. Кронштейн (2 шт)
9. Коробка
10. Переключатель
11. Кнопка СТОП
12. Кнопка ПУСК
13. Светильник
14. Электродвигатель

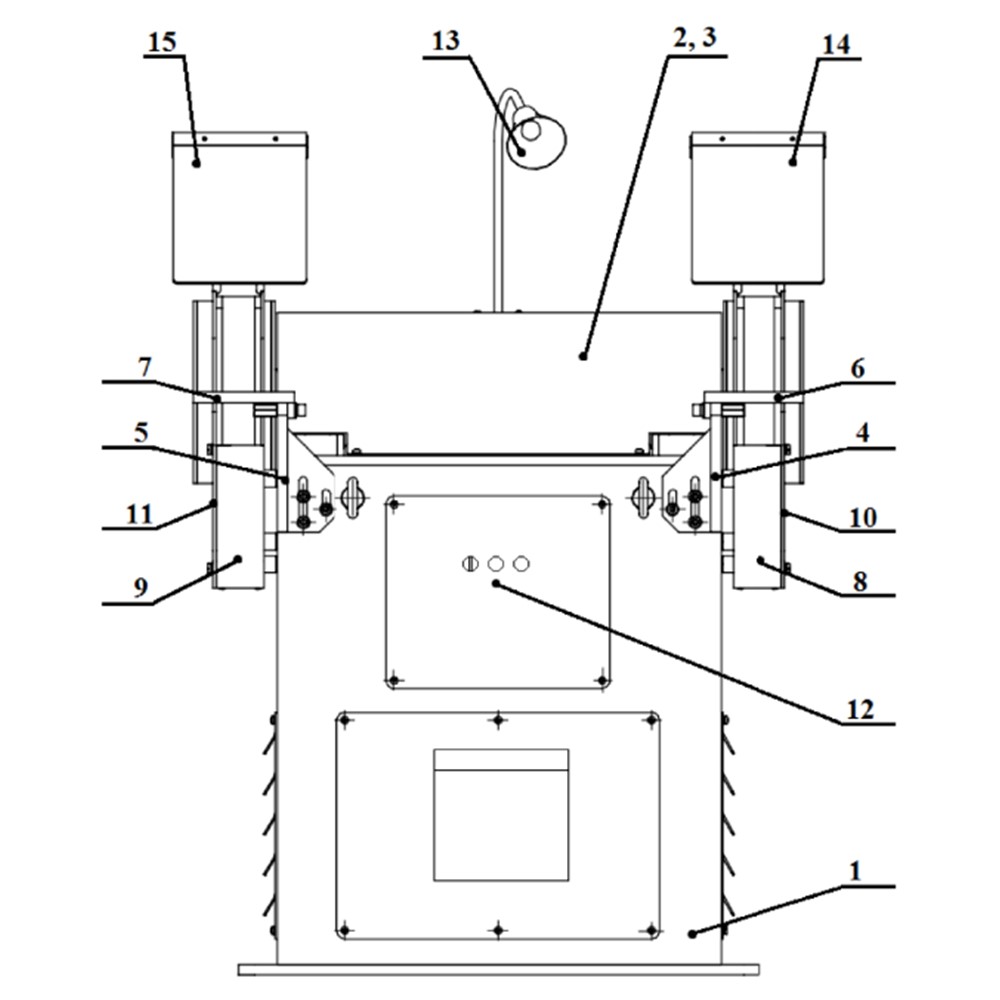

Напольный станок с кругом 400-600 мм (ТШ-4)
1. Станина
2. Шпиндель
3. Кожух
4, 5. Кронштейн (2 шт)
6, 7. Подручник (2 шт)
8. Кожух правый
9. Кожух левый
10. Крышка правая
11. Крышка левая
12. Электрооборудование
13. Светильник
14. Защитный экран правый
15. Защитный экран левый
Какие элементы комплектации востребованы на точильных станках?
Классические модели в базовой комплектации имеют асинхронный двигатель и выход вала ротора на 2 стороны. На обе стороны устанавливается точильный круг. На одной стороне - диск для грубой первичной обработки, предфинишную и финишную обработку обеспечивает другая сторона с мелкозернистым кругом. Защитный кожух от иск и стружки, защитные экраны, светильник местного освещения входят в комплектацию станка. Также на станке устанавливается регулировка упоров в горизонтальном и вертикальном положении.

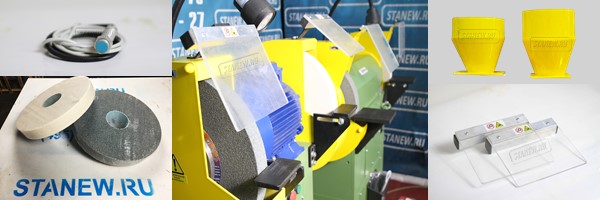

Что можно купить дополнительно и популярные запасные части, расширяющие функционал
Ориентируясь на комфорт и безопасность, а также личные предпочтения, можно выбрать разные варианты подсветки рабочих зон. Некоторые модели снабжаются магнитным датчиком, но на некоторых станках его нету в комплектации.
Переход вентиляционный поможет подключить пылеулавливающий агрегат к станку.
В линейке точильных станков встречаются модификации с устройством отключения электродвигателя при поднятии защитного экрана. У серии ТШ это конфигурации в названии со значением ".20". Станки ".25" комплектуются пылесосом. В моделях ".35" есть и дополнительная защита двигателя, и пылеуловитель.
При работах разного формата пылеулавливающий агрегат не будет лишним. Если покупаешь станок для бытовых целей, то часто не задумываешься про дополнительные нужды оборудования. Однако, если точить нужно длительное время, и случается это регулярно, без пылесоса будет сложно. Лучше рассматривать модели, которые сразу укомплектованы пылеулавливающей системой. Так покупка будет более выгодной.
В нашем каталоге представлены точильные станки, модели с аспирацией в базовой комплектации и другие варианты оборудования под нужны производственного процесса. Выбирайте здесь. Запасные части к станкам смотрите в этом разделе. Остались вопросы? Звоните нам: 8 (495) 798-07-76.
Заявки присылайте на info@stanew.ru.
