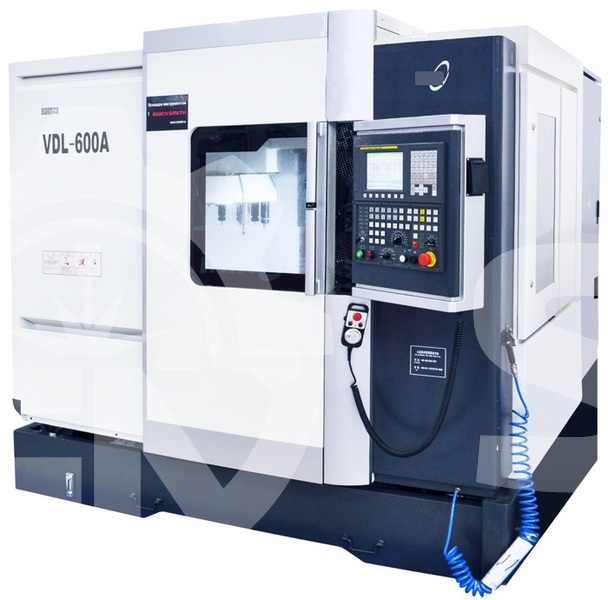

Вертикальный фрезерный обрабатывающий центр VDL600A, купить в Пензе

Высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления среднегабаритных деталей.
Предназначен для обработки заготовок из стали, чугуна, цветных металлов и сплавов в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.
Инновационная система ЧПУ Fanuc 0i-mate MD (опция: Fanuc 0i MD / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
Сервопривод шпинделя Fanuc Beta il 8/10000, сервоприводы по осям Fanuc Beta iSc 12/3000 (оси X / Y) и iSc 22/3000 (ось Z).
Магазин инструментов барабанного типа на 16 инструментов (опция: магазин инструментов манипуляторного типа на 24 инструмента).
Мощный высокоточный шпиндель 8000 об/мин (опция: 10 000 об/мин), изготовленный по лицензии компании IBAG (Швейцария), установлен на прецизионные подшипники NSK (Япония).
«Плавающая» система крепления инструмента предотвращает нагруженность подшипников шпинделя от пневмоцилиндра при смене инструмента и обеспечивает их долгий срок службы.
Точные линейные направляющие качения с максимальной скоростью перемещений 24 м/мин.
Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) серии TAC и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
Мощная чугунная колонна с противовесом шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.
Усиленная шпиндельная бабка для достижения максимального качества обработки даже в тяжелых режимах резания.
Функция жесткого нарезания резьбы.
Система подачи СОЖ с баком емкостью 160 литров.
Полностью закрытая рабочая зона с защитными устройствами.
Автоматическая импульсная система смазки направляющих и ходовых винтов.
Большеразмерные раздвижные двери с бронированным стеклом.
Система обдува конуса шпинделя при смене инструмента.
Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки.
Шнековый транспортер (опция: ленточный транспортер) для удаления стружки.
Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы (опция).

Технические характеристики

Система ЧПУ Fanuc 0i-mate MD
Опциональные системы ЧПУ Siemens 828D / Fanuc 0i MD
Размер стола (Д х Ш) 800 х 420 мм
Размер Т-пазов, количество / ширина / между 3 / 18 / 125 мм
Вылет оси шпинделя 550 мм
Расстояние от торца шпинделя до поверхности стола 140 - 680 мм
Максимальный вес обрабатываемой заготовки 500 кг
Максимальное число оборотов шпинделя 8000 об/мин (опция: 10 000 об/мин)
Конец шпинделя BT40
Крутящий момент шпинделя продолжительно / 30 мин 35,8 / 52,5 Нм (опция: 47,7 / 70,5 Нм
Перемещение по оси Х 620 мм
Перемещение по оси Y 440 мм
Перемещение по оси Z 540 мм
Скорость рабочей подачи по всем осям 10 000 мм/мин
Скорость быстрого хода по осям Х, Y 24 000 мм/мин
Скорость быстрого хода по оси Z 20 000 мм/мин
Диаметр / шаг ШВП по всем осям 32 / 12 мм
Повторяемость ± 0,0025 мм
Позиционирование ± 0,004 мм
Тип сменщика инструмента барабанный (опция: манипулятор)
Количество инструмента 16 (опция: 24)
Максимальный диаметр / длина инструмента 100 (130) / 300 мм (с манипулятором 78 (110) / 300 мм)
Максимальная масса инструмента 7 кг
Время смены инструмента 6 с (с манипулятором 2,5 с)
Емкость бака СОЖ 160 литров
Подключение сжатого воздуха 6 бар
Мощность двигателя шпинделя 7,5 / 11 кВт (опция: 11 / 15 кВт)
Общая потребляемая мощность 20 кВт 380 В ~50 Гц
Габаритные размеры (Д х Ш х В) 2400 x 2450 x 2480 мм
Масса станка 4600 кг

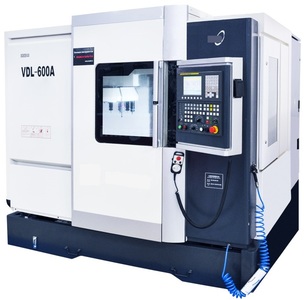

Вертикальный фрезерный обрабатывающий центр VDL600A

Технические характеристики
