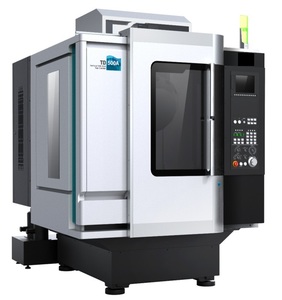

Вертикальный фрезерный обрабатывающий центр TD500A, купить в Пензе

Высокоскоростной прецизионный вертикальный фрезерный обрабатывающий центр с ЧПУ для изготовления небольших плоских деталей высокой точности.
Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе, а также для изготовления небольших штампов и пресс-форм.
Передовой станок нового поколения, разработанный по заказу компании Apple для изготовления корпусов смартфонов iPhone. К настоящему времени в составе автоматических поточных линий, изготавливающих корпуса iPhone, работает свыше 5000 станков TD500 и 1800 промышленных роботов производства корпорации DMTG.
Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
Инновационный система ЧПУ Fanuc 0i-mate MD (опция: Fanuc 0i MD / Siemens 828D / Mitsubishi M70VB) идеально подходит для управления обработкой деталей сложной формы.
Сервопривод шпинделя Fanuc Alfa i2/20000 (опция: Fanuc Alfa i3/12000), сервоприводы по осям X/Y Fanuc Alfa iS 8/4000, по оси Z Fanuc Alfa iS 12/4000.
Высокоскоростной магазин инструментов дискового типа на 16 инструментов (опция: на 21 инструмент) со временем смены инструмента 1,5 с.
Сервопривод магазина инструмента и его расположение перед шпинделем обеспечивают быструю, точную и надежную смену инструмента.
Высокоскоростной прецизионный шпиндель 20 000 об/мин (опция: 12 000 об/мин с увеличенным крутящим моментом) установлен на прецизионные подшипники NSK (Япония).
Высокоскоростные линейные направляющие качения с максимальной скоростью перемещений 48 м/мин (опция: 60 м/мин).
Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
Усиленная шпиндельная бабка с водяным охлаждением шпинделя для достижения максимального качества обработки даже при больших нагрузках.
Функция жесткого нарезания резьбы.
Система подачи СОЖ с баком емкостью 130 литров.
Полностью закрытая рабочая зона с защитными устройствами.
Автоматическая система смазки подшипников шпинделя.
Автоматическая импульсная система смазки направляющих и ходовых винтов.
Большеразмерные раздвижные двери с бронированным стеклом.
Система обдува конуса шпинделя при смене инструмента.
Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки.
Опция: пистолет для смыва стружки из рабочей зоны с помощью СОЖ.

Технические характеристики

Система ЧПУ Fanuc 0i-mate MD
Опциональные системы ЧПУ Siemens 828D / Fanuc 0i MD / Mitsubishi M70VB
Размер стола (Д х Ш) 650 х 400 мм (опция: 700 х 410 мм)
Размер Т-пазов, количество / ширина / между 3 / 14 / 125 мм
Вылет оси шпинделя 400 мм
Расстояние от торца шпинделя до поверхности стола 150 - 480 мм
Максимальный вес обрабатываемой заготовки 300 кг
Максимальное число оборотов шпинделя 20 000 об/мин (опция: 12 000 об/мин)
Конец шпинделя BT30
Крутящий момент шпинделя продолжительно / 30 мин 11,7 / 17,5 Нм (опция: 23,5 / 35 Нм)
Перемещение по оси Х 500 мм
Перемещение по оси Y 400 мм
Перемещение по оси Z 330 мм
Скорость рабочей подачи по всем осям 20 000 мм/мин
Скорость быстрого хода по осям Х, Y, Z 48 000 мм/мин (опция: 60 000 мм/мин)
Повторяемость ± 0,002 мм
Позиционирование ± 0,003 мм
Тип сменщика инструмента дисковый
Количество инструмента 16 (опция: 21)
Максимальный диаметр / длина инструмента 80 (150) / 200 мм
Максимальная масса инструмента 2 кг
Время смены инструмента 1,5 с (с магазином на 21 инструмент 1,8 с)
Емкость бака СОЖ 130 литров
Подключение сжатого воздуха 6 бар
Мощность двигателя шпинделя 3,7 / 5,5 кВт
Общая потребляемая мощность 16 кВт 380 В ~50 Гц
Габаритные размеры (Д х Ш х В) 2150 x 1600 x 2210 мм
Масса станка 2750 кг
