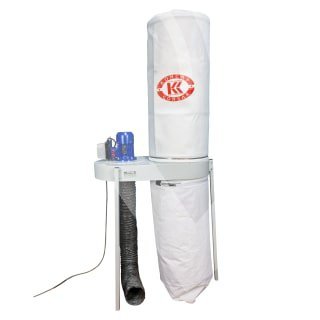

Стружкоотсос УВП-2000С

Стружкоотсос УВП-2000С предназначен для очистки воздуха от стружки, опилок, древесной пыли, стружки пластмасс и сбора отходов в мешке-накопителе объёмом 200 литров.

Пылеулавливающие установки российского производства «Консар» находят применение в мастерских, цехах, производствах разного формата. Пылесосы для стружки можно подключить к рейсмусу, распиловочному станку, торцовочной пиле и прочему оборудованию, которое предназначено для работы с деревом или пластиком. В линейке вытяжных установок УВП на Stanew - модели от небольших переносных пылесосов до мощных агрегатов, способных обслуживать несколько постов.

В каталоге нашего интернет магазина есть также модификации УВП-2000:

- переносная модель УВП-2000П

- УВП-2000У с функцией уборки пола производственных помещений и тремя воздуховодами диаметром 80, 120 и 160 мм

- УВП-2000 с одним из картриджных фильтров (УВП-2000-ФК1, УВП-2000-ФК2, УВП-2000-ФК3) вместо рукавных

На что стоит обратить внимание при выборе установки: мощность, расход воздуха и объём пылесборника.

Технические хар-ки УВП-2000С, УВП–2000К

Мощность 1.5 кВт
Производительность 2000 м³/час
Объём накопителя 0.2 м³
Площадь фильтрования 2.1 м²

Переносная модель УВП-2000П комплектуется мягким фильтром-накопителем. Площадь фильтрования этого пылесоса составляет 2.1 м².

Обзор стружкоотсоса УВП-2000С

Конструктивные особенности УВП-2000

УВП-2000С и УВП–2000К отличаются типом подставки: "С" - это стойки; "К" - колёса.

УВП-2000К - на основании с колесными опорами

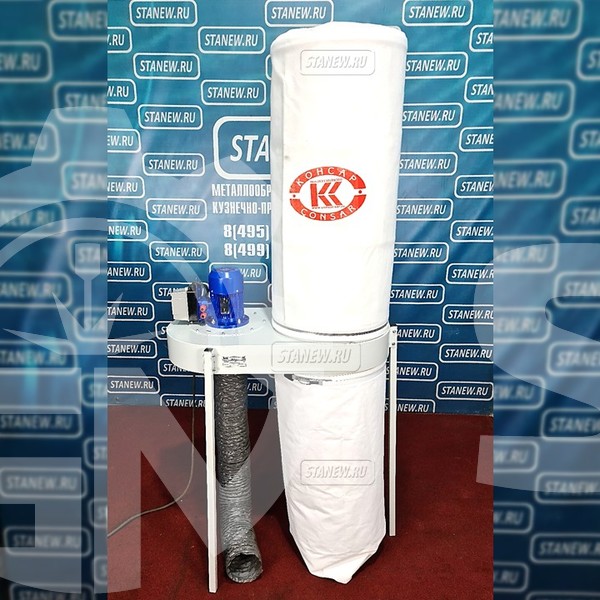

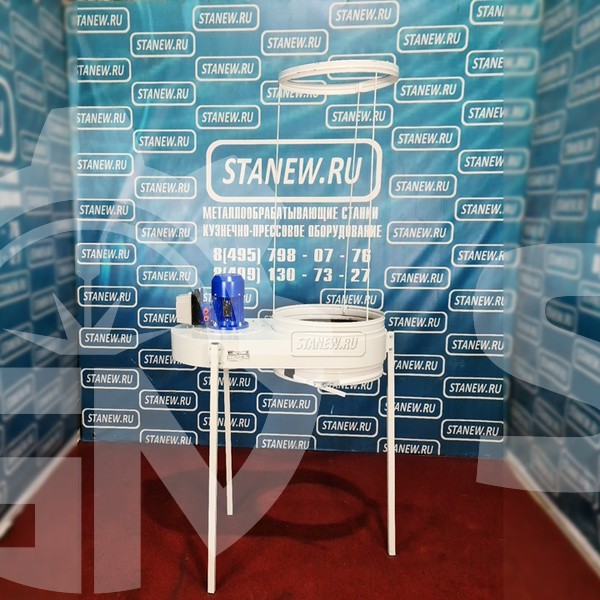

УВП-2000С - на стойках

Реже используется опора, которой также можно комплектовать установку, с 2мя колёсами и 2мя опорами.

Воздуховод ø 160 2 метра входит в комплект. Можно заказать без него. Количество и диаметр воздуховодов: 1х160 (80,120) мм

Преимущества

Эффективно очищают воздух от древесных опилок, стружки, пластмасс и т.д.;
Обеспечивает экономию тепловой энергии за счёт возврата очищенного воздуха в производственное помещение;
Не требуют организации специально оборудованного места при подготовке к работе;
Позволяют выполнить оперативный монтаж;
Имеют надёжную стальную крыльчатку, которая легко засасывает и пыль, и стружку.

МОДИФИКАЦИИ базовой модели помогают покупателям подобрать станок под условия своего производства: стационарный, мобильный или переносной.

В целом, линейка УВП-2000:

Позволяет выбрать стружкоотсос с удобным вариантом опоры;
Базовые модели могут дополняться нужным типом фильтра (рукавной или кассета);
Пылесос может дополнительно комплектоваться переходником на различное количество входных патрубков и различных диаметров;
Заказать выбранную модель можно с воздуховодом или без.

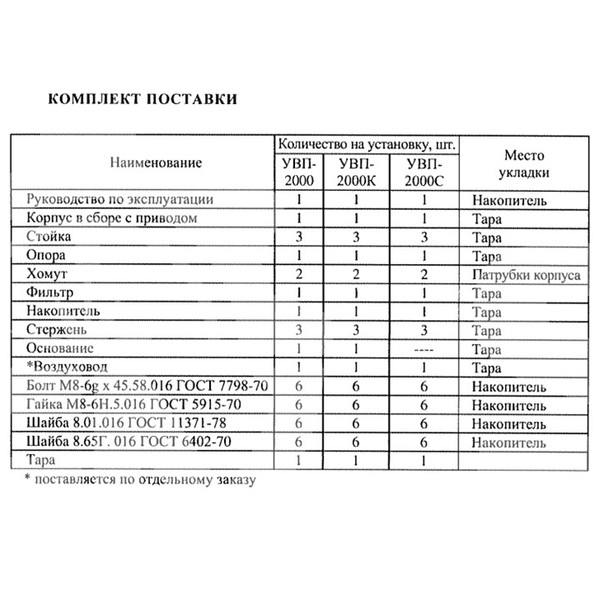

Комплект поставки для моделей 2000, УВП-2000К, УВП-2000С и Место укладки

– Руководство по эксплуатации 1 1 1 Накопитель

– Корпус в сборе с приводом 1 1 1 Тара

– Стойка 3 3 3 Тара

– Опора 1 1 1 Тара

– Хомут 2 2 2 Патрубки корпуса

– Фильтр 1 1 1 Тара

– Накопитель 1 1 1 Тара

– Стержень 3 3 3 Тара

– Основание 1 1 ---- Тара

– *Воздуховод 1 1 1 Тара

– Болт М8-6g х 45.58.016 ГОСТ 7798-70 6 6 6 Накопитель

– Гайка М8-6Н.5.016 ГОСТ 5915-70 6 6 6 Накопитель

– Шайба 8.01.016 ГОСТ 11371-78 6 6 6 Накопитель

– Шайба 8.65Г. 016 ГОСТ 6402-70 6 6 6 Накопитель

– Тара 1 1 1

* Поставляется по отдельному заказу

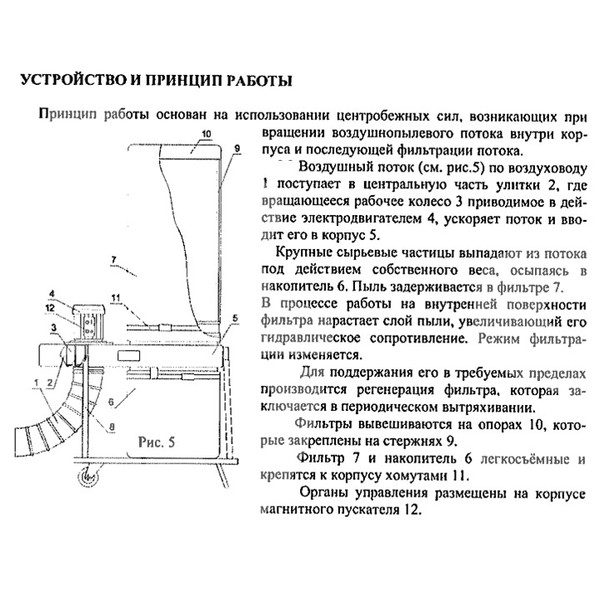

Как работает пылесос для сбора опилок и очистки воздуха УВП-2000

Все разновидности стружкоотсосов имеют общий принцип работы: они забирают пыль и стружку вместе с потоком воздуха. Обратно система выдает только чистый воздух. Частицы скапливаются в специальном отделении, которое нужно регулярно очищать. Система является практичной и при правильной эксплуатации может работать годами без поломок.

Стружкоотсос УВП-2000С применяется:

- Деревообработка и производство мебели;
- Производство пластиковых, алюминиевых окон и дверей;
- Перетаривание сыпучих пылящих материалов;
- и др.

Примечания:
- стружкоотсос УВП-2000С предназначен для промышленного использования;
- стружкоотсос УВП-2000С не предназначен для работ со шлифовальным оборудованием, в процессе которых образуется взрывоопасные газопылевые смеси.

Стружкоотсос УВП-2000С может использоваться:
- для одновременного обслуживания одного- двух станков, где суммарный объём отсасываемого воздуха не превышает 2000 м3/час.
- для работы с деревообрабатывающим оборудованием: ЦА-2А, ПЦК5-2, ЛС80-6, ФСШ-1А, ФШ, УФС-1, КФ-40, СФ4-1, СФ6-1, С2Ф-3, ШПА-40, СР-4, СР-6, СР-8, ЦДК5-3, СМЗ, СВПГ-2А, ЦДК 4-3, Ц 6-2, ВБ 12, Ц-40, ЦПА-40, ЛС-40, ВФК-2, СВА-2А, СВПГ-1, СВ1ТГ-2, СВПГ-3, ШЛХ-2, КПА-20, ЦДА-4, ВБ-12, ВБ-28, САС-2500, ЦС, ЦД-4, Ц-5(6), ЦА, Ц-2М, ЦДТ-5, ЦУ-2, Lazari, ЦД-5, BAS, Griggio Т-270/Р (с шипорезным участком, фрезерным узлом и узлом отрезки штапика), GOMA F-110S (с шипорезным узлом), СФП-1, ФСШ-1, ФСШ-I(II), ФСШ-1К, ФСШ-3, ФС-1, ФС, ФСА-1, Ф-4, Ф-5, Ф-6, АФ-1, Ф-2ВК(Ф-2-4), ЦТ-2, ЦФ-1, ЦФ-2, Астра, ЛС-80-6, ЦДА-2, LABOR CV4, СВПГ-1И, Витап, ТК-20, С1, Камея (удлинённый), ФФД-3, Fromia, СФ-4-1, СФ-4-1А, СФ-6, СФ-6-1 (СФ-6-1А), С2Ф-4, С2Ф-3-3 (С2Ф-4-1), СФК-Б (СФБ-Г), СФА-Б, СФА-4-1, КФ-Б, СР-6-6, СР-6-9, СР-6-10, СРБ-2, НР11, Dimter, ШО-16-4 (ШО-10-4), Т45, ШПА-40, КПА-20 (КПА-50), ALTENDORF и др.

Технические характеристики

Производительность номинальная, м³/час 2000
Площадь фильтрования, м² 2.1
Степень очистки воздуха, % 99
Скорость воздушного потока на входе, не менее, м/с 28
Гидравлическое сопротивление, Па, не боле 2000
Количество и диаметр воздуховодов, мм 1х160 (80,120)
Кол-во и объём мешков накопителей, шт. х м³ 1х0.2
Мощность электродвигателя, кВт 1.5 кВт
Род тока питающей сети Переменный трёхфазный
Напряжение, В 380
Напряжение цепей управления, В 220
Габаритные размеры, мм 1070х650х2350
Масса, кг 51

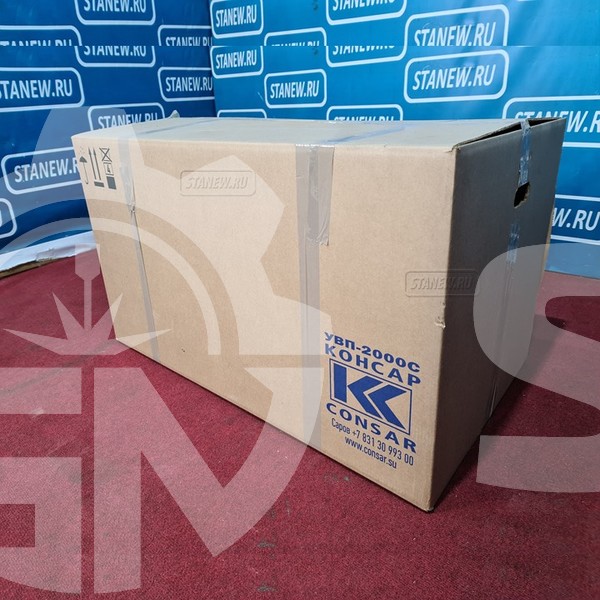

Транспортировочные размеры, вес, объем 1150х550х710, 70кг, 0.44м2
Фильтрующий элемент УВП-2000С
Тип Рукавный
Обозначение АЛВГ-Ф11.001.00.00-04
Кол-во, шт 1
Вид климатического исполнения УЗ по ГОСТ 15150
Корректированный уровень звуковой мощности, Дб, не более 80
Вибрационных характеристики Не превышают предельных значений для категории 3 тип "а" по ГОСТ 12.1.012-90
Тип питающей электрической сети и системы заземления TN–C–S по ГОСТ30331.2/ГОСТ50571.2/ГОСТ Р50571.2
Комплектация для 2000 (К), (С), место укладки Руководство по эксплуатации (накопитель); корпус в сборе с приводом (тара); стойки, 3 шт (тара); опора (тара); хомут, 2 шт (патрубки корпуса); фильтр (тара); накопитель (тара); стержни, 3 шт (тара); основание (тара); *воздуховод (тара); болты М8-6g х 45.58.016 ГОСТ 7798-70, 6 шт (накопитель); гайки М8-6Н.5.016 ГОСТ 5915-70, 6 шт (накопитель); шайбы 8.01.016 ГОСТ 11371-78, 6 шт (накопитель); шайбы 8.65Г. 016 ГОСТ 6402-70, 6 шт (накопитель); тара
* поставляется по отдельному заказу
