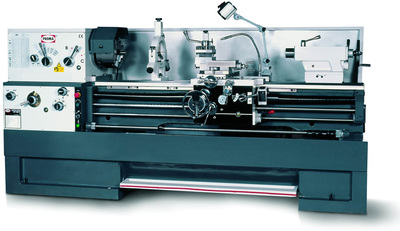

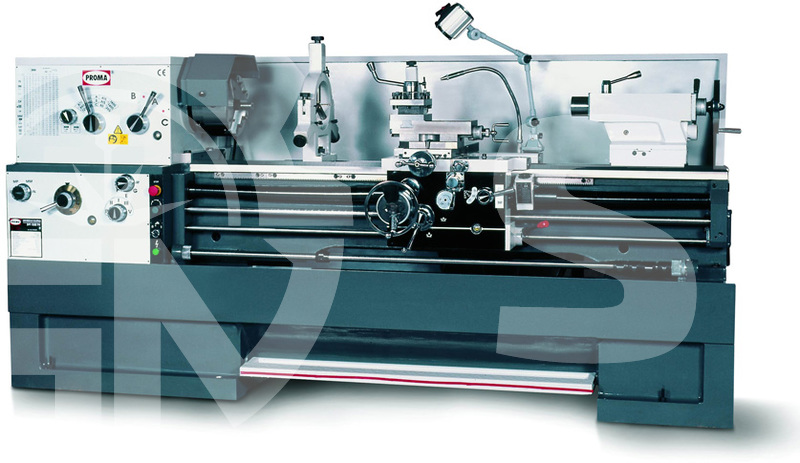

Станок состоит из:
Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).
Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.
На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.
Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.
Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.
На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.
Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.
Установка величины подачи и шага резьбы.
Установка величин подачи осуществляется рукоятками (1, 2, 4) в соответствии со значениями, указанными в правой части таблицы. Таблица расположена слева на передней части шпиндельной бабки. Рукоятка 3 включена в положении ^^^^. Пример: Для установки подачи равной 0,040 мм/об. рукоятку 1 нужно поставить в положение IN, рукоятку 2 в положение 1, рукоятку 4 в положение III, рукоятка 4 в положении ^^^^. В таблице даны значения величин продольных подач. Величина поперечной подачи составляет 0,4 продольной.
Установка величин нарезания резьбы осуществляется рукоятками 1, 2, 3, 4 в соответствии со значениями, указанными в левой части таблицы. Таблица расположена слева на передней части шпиндельной бабки. Рукояткой 1 происходит выбор типа резьбы: IN- дюймовая, DP-питчевая резьба, MM- метрическая, MP-модульная резьба. Рукоятками 2,3,4 выбор величины резьбы. Пример: Для нарезания метрической резьбы с шагом 1,75мм рукоятку 1 нужно поставить в положение ММ, рукоятку 2 в положение 4, рукоятку 3 в положение F, рукоятку 4 в положение II.
| Наименование | Количество |
|---|---|
| 3-х кулачковый патрон – ?250 мм | 1шт |
| Кулачки обратные (комплект) | 1шт |
| 4-х кулачковый патрон – ?320 мм | 1шт |
| Планшайба – ?410 мм | 1шт. |
| Люнет подвижный | 1шт. |
| Люнет стационарный | 1шт. |
| Комплект сменных шестерен (6шт.) | 1шт. |
| Невращающийся центр Мк 3 | 2шт. |
| Втулка переходная Мк 5-Мк 7 | 1шт. |
| Ключи шестигранные 2,3,4,5,6,8,10 | 7 шт. |
| ключ патрона | 2шт. |
| Ключ резцедержателя | 1 шт. |
| Ключи рожковые 9x11, 10x12, 12x14, 17x19 | 4 шт. |
| Ключ радиусный 135х140 | 1 шт. |
| Клин для снятия инструмента из пиноли | 1 шт. |
| Установочные опоры с болтами | комплект |
| Отвёртка крестовая | 1 шт. |
| Отвёртка шлицевая | 1 шт. |
| Инструкция по эксплуатации |
