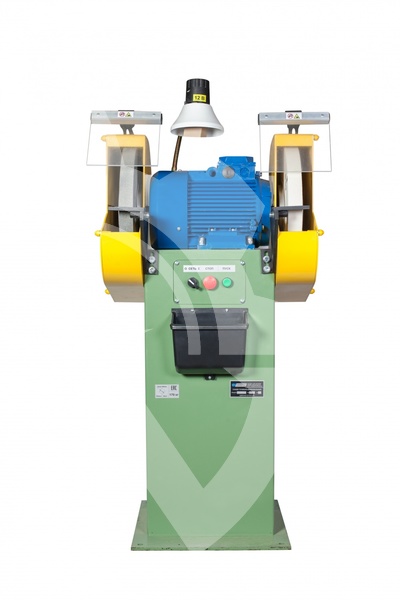

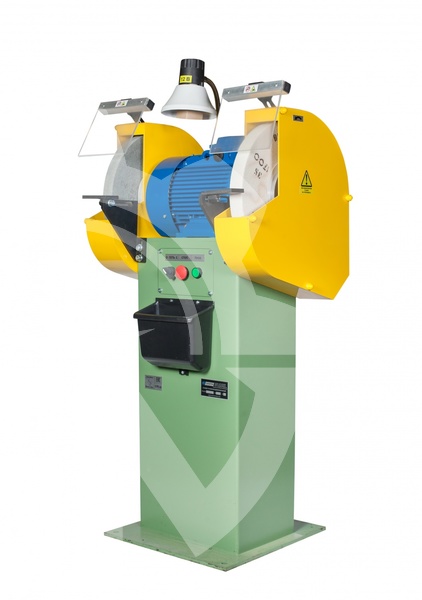

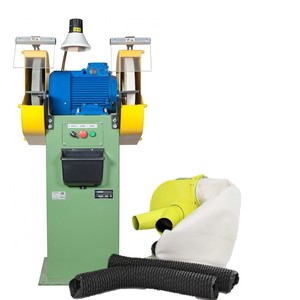

Станок точильно-шлифовальный ТШ-3.25
Станок точильно-шлифовальный ТШ-3.25 Станок точильно-шлифовальный ТШ-3.25 Станок точильно-шлифовальный ТШ-3.25 Станок точильно-шлифовальный ТШ-3.25 Станок точильно-шлифовальный ТШ-3.25 Станок точильно-шлифовальный ТШ-3.25

Станок точильно-шлифовальный ТШ-3.25

В наличии Артикул: stanew-1680 5.0
от 155 000 руб. 170 500 руб.
Уважаемые партнеры и покупатели! Из-за нестабильных цен на металл стоимость товаров в каталоге сайта может отличаться от действующей! Актуальные цены можно узнать в отделе продаж info@stanew.ru
Доставка по Пензе и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

  • Описание
  • Характеристики
  • Документация
  • Отзывы / Комментарии
  • Описание

    Станок точильно-шлифовальный ТШ-3.25 очень популярен среди поставщиков оборудования и широко применяется в производственных целях, в мастерских и производственных лабораториях, нередко приобретается частными лицами, специализирующимися на индивидуальных токарно-слесарных работах.

    Независимо от требований производства их используют для проведения качественных токарно-слесарных работ, заточки производственного инструмента, шлифования и полировки изделий. Главный привод имеет мощность 3 кВт при номинальной частоте вращения 1000 об./мин.

    Точильно-шлифовальный станок ТШ-3.25 хорошо зарекомендовал себя в финальной обработке деталей, позволяет максимально качественно снять фаски, заусенцы и отполировать металлические детали. Устройство также используется для высококачественной заточки различного производственного инструмента и незаменимо в работе крупных предприятий, имеющих на своей базе необходимую ремонтную базу.

    Станок ТШ-3.25 комплектуется пылеулавливающей установкой П-1100 (или другой моделью, по желанию заказчика).

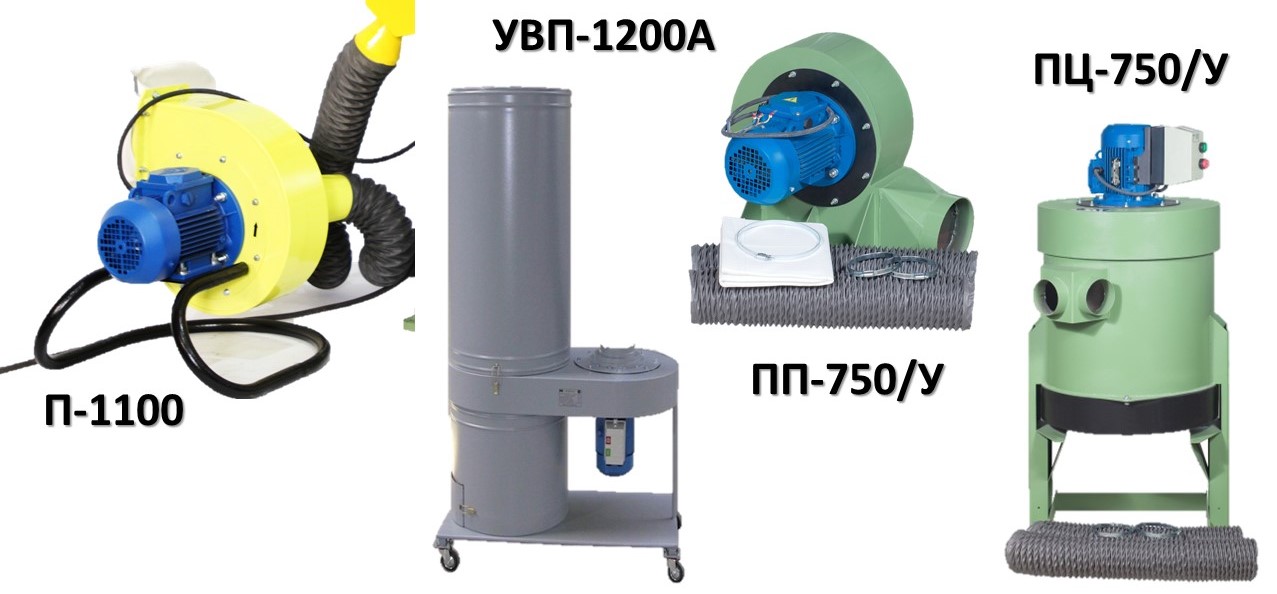

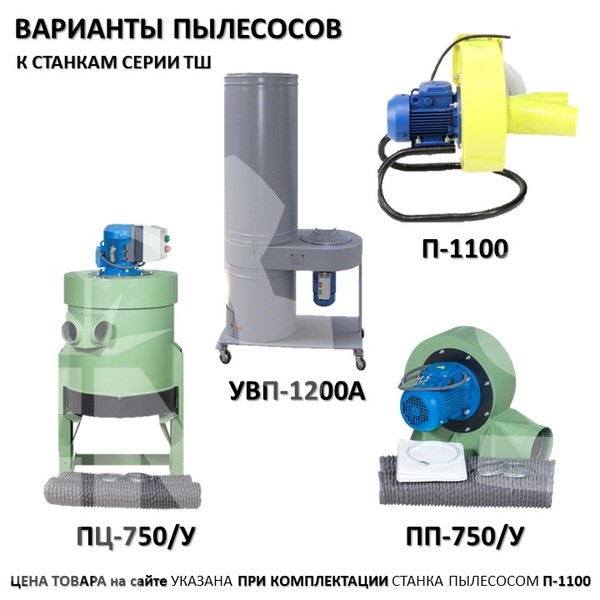

    Возможные варианты пылесосов к станкам серии ТШ

    Модельный ряд станков ТШ-2 и ТШ-3

    Станки с прямым приводом и шлифовальным кругом 300х40х76 мм
    ТШ-2 Аналог ТШС 300
    ТШ-2.20 c дополнительной блокировкой двигателя. Аналог ТШС 300.1
    ТШ-2.25 с пылесосом
    ТШ-2.35 с пылесосом и блокировкой двигателя

    Станки с прямым приводом и шлифовальным кругом 350х40х76 мм
    ТШ-2М Аналог ВЗ-879
    ТШ-2М.20 с доп.блокировкой двигателя
    ТШ-2М.25 с пылесосом. Аналог ВЗ-879-01
    ТШ-2М.35 с пылесосом и блокировкой двигателя

    Станки с ременным приводом и шлифовальным кругом 350х40х127 мм
    ТШ-2М Аналог ВЗ-879
    ТШ-2М.20 с доп.блокировкой двигателя
    ТШ-2М.25 с пылесосом. Аналог ВЗ-879-01
    ТШ-2М.35 с пылесосом и блокировкой двигателя

    Станки с прямым приводом и шлифовальным кругом 400х40х127 мм. 3 кВт, 1000 об/мин
    ТШ-3 Аналог ТШС 400
    ТШ-3.20 c доп.блокировкой двигателя. Аналог ТШС 400.1
    ТШ-3.25 с пылесосом
    ТШ-3.35 с пылесосом и блокировкой двигателя

    Станки с прямым приводом и шлифовальным кругом 400х40х127 мм. 5,5 кВт, 1500 об/мин
    ТШ-3М Аналог 3К634, 3Б634, 3Т634-01
    ТШ-3М.20 с доп.блокировкой двигателя
    ТШ-3М.25 с пылесосом
    ТШ-3М.35 с пылесосом и блокировкой двигателя

    Станки с ременным приводом и шлифовальным кругом 400х40х127 мм. 3 кВт, 1000 об/мин
    ТШ-3М.20 с доп.блокировкой двигателя
    ТШ-3М.25 с пылесосом
    ТШ-3М.35 с пылесосом и блокировкой двигателя

    Видео обзор станка ТШ-3

    Комплектность станка ТШ-3.25

    Станок поставляется в собранном виде, упаковывается в ПЭ пленку или в деревянный ящик.

    В комплект и стоимость станка входят защитные экраны 2 шт, светильник местного освещения 1 шт. К станку прилагается руководство по эксплуатации 1 экз.

    Станки ТШ-2.20 (Россия) и ТШ-3.20 (Россия) комплектуются устройством отключения электродвигателя при поднятии защитного экрана. Устройство правки шлифовального круга поставляется по требованию заказчика и за отдельную плату.

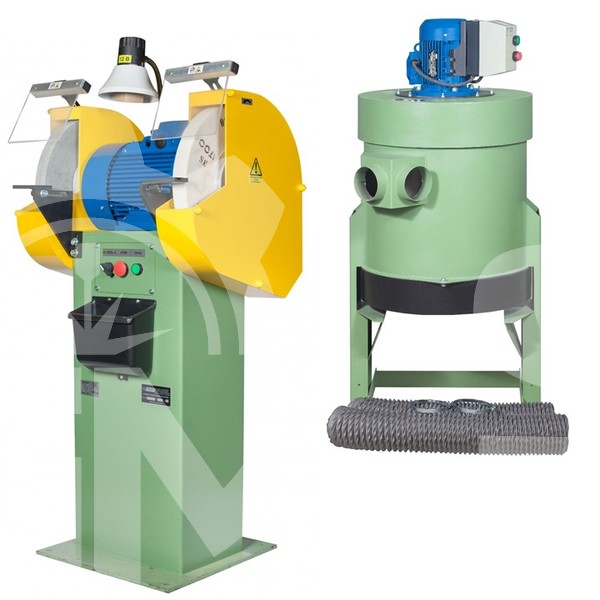

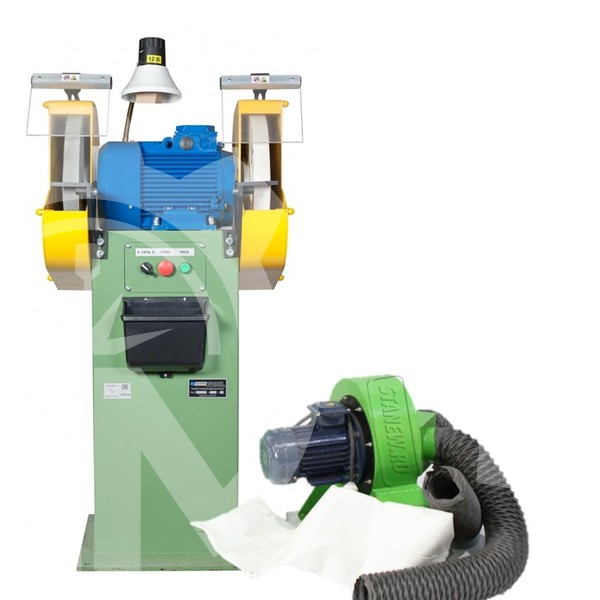

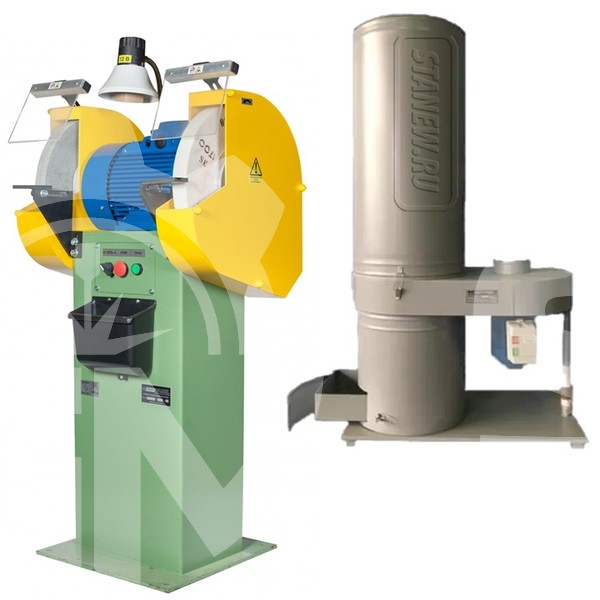

    Станки ТШ 2.25 комплектуются пылесосом по металлу. Пылеулавливатель на выбор заказчика: П-1100УВП-1200АПП-750/УПЦ-750/У

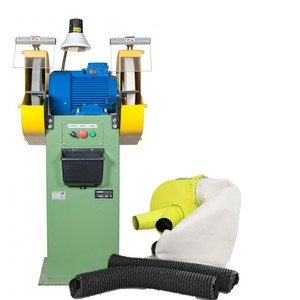

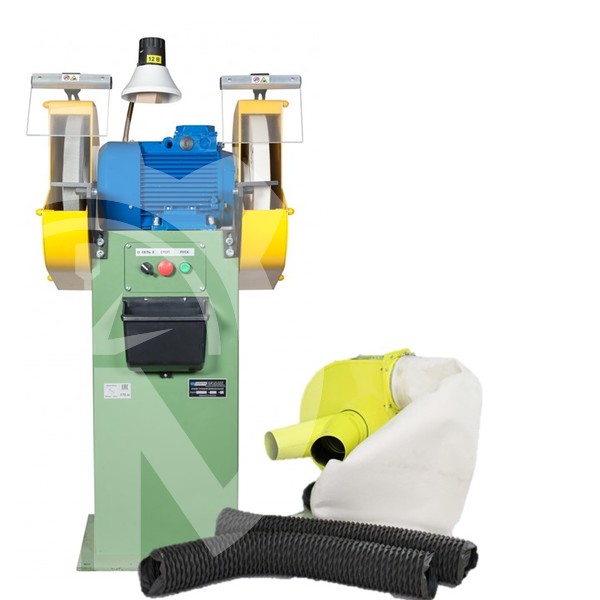

    Цена товара на сайте указана в комплектации с пылесосом П-1100.

    Гарантийный срок оборудования 12 (двенадцать) месяцев со дня пуска в эксплуатацию, но не более 18 (восемнадцати) месяцев с момента продажи.

    Указание мер безопасности

    Безопасность труда на станке обеспечивается его изготовлением в соответствии с требованиями ГОСТ 12.2.009-99, ГОСТ МЭК 60204-1-2007; ГОСТ Р 52588-2011. Требования безопасности труда при эксплуатации станка устанавливаются соответствующими разделами руководства и настоящим разделом.

    Схемы точильно-шлифовального станка ТШ-3.25

    Крепление шлифовального круга

    Крепление шлифовального круга

    Устройство и составные части точильно-шлифовального станка ТШ-3.25

    Составляющие элементы точильно-шлифовального станка ТШ-3

    Описание составных частей станка ТШ-3.25:

    1. Тумба
    2. Защитный экран
    3. Кожух левый, кожух правый
    4. Крышка
    5. Подручник
    6. Подручник
    7. Кронштейн
    8. Кронштейн
    9. Коробка
    10. Переключатель
    11. Кнопка СТОП
    12. Кнопка ПУСК
    13. Светильник
    14. Электродвигатель

    Схема электрооборудования точильно шлифовального станка ТШ-3.25

    Схема электрическая принципиальная

    Общие сведения

    На станках установлен электродвигатель М1, работающий в режиме трехфазного включения, вводный автомат QF1, пускатель электромагнитный КМ1, кнопка пуск SB2, кнопка стоп SB1. Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.

    Описание работы в режиме трехфазного включения (рисунок).

    Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя. Остановка электродвигателя производится нажатием на кнопку SB1 «Стоп». При этом происходит отключение магнитного пускателя КМ1. Защита электрооборудования от перегрузки производится электротепловым реле FP1.

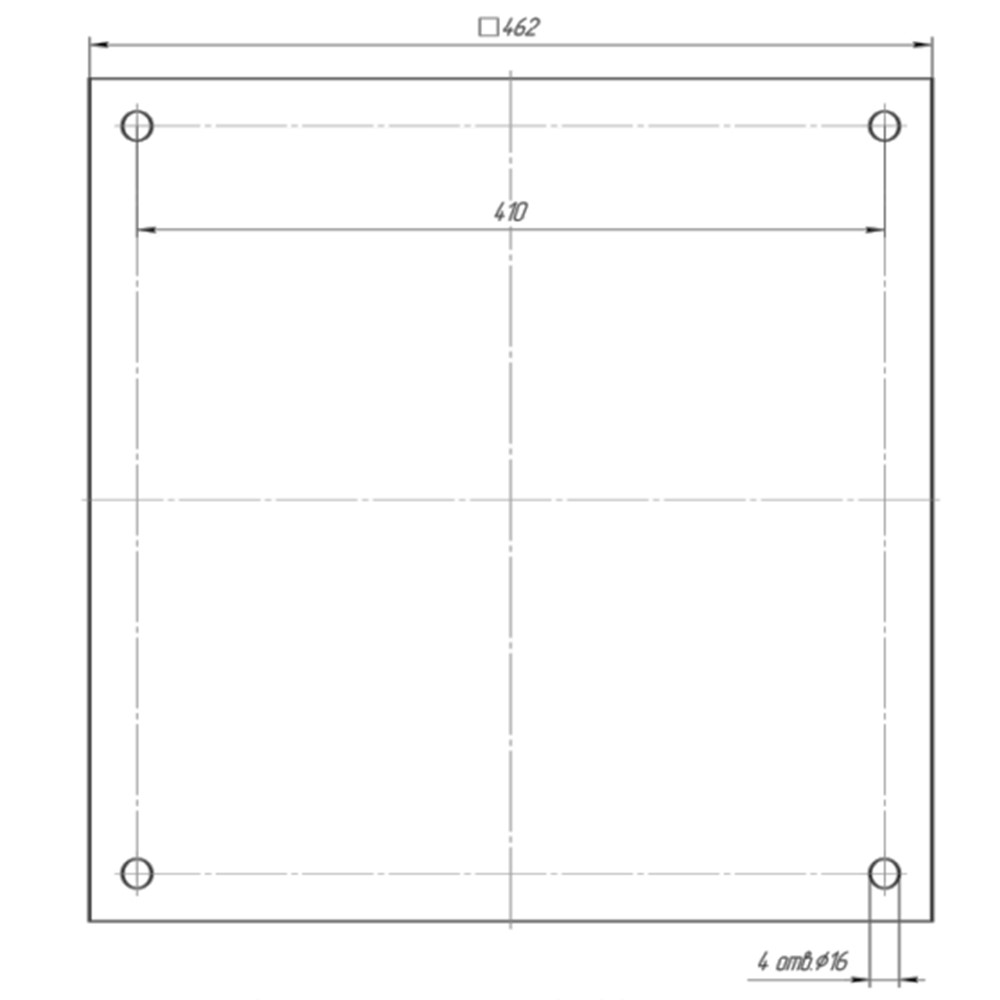

    Установка точильно-шлифовального станка ТШ-3.25 на фундамент (чертеж вид снизу)

    Опорная поверхность тумбы ТШ3

    Схема транспортировки ТШ-3.25

    Схема транспортировки ТШ-2, ТШ-3
