Станок точильно-шлифовальный ТШ-2 (Россия) отличается компактными размерами, хорошей производственной мощностью и возможностью автоматизации процесса работы, направленной на повышение уровня безопасности оператора.

Успех этого станка в простой и надежной конструкции, оптимальном соотношением цены и качества, использовании в условиях рабочей смены, как большого производственного цеха, так и мастерских и лабораторий. Данный станок также пользуется спросом у частников, занимающихся слесарным делом в индивидуальном порядке и для собственных нужд.

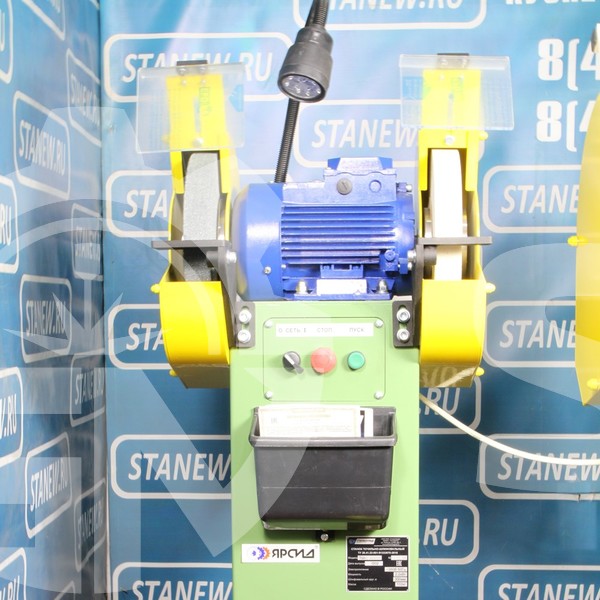

Точильно-шлифовальный станок ТШ 2 (ТШ-2.10) поставляется вместе с рабочей тумбой, снабжен местным освещением, экранами безопасности. Удобен и функционален в работе. Мощность главного привода составляет 2.2 кВт, требует подключения источника питания на 380 В. Частота вращения двух комплектных кругов 1500 об/мин.

Станок широко используется для выполнения токарно-слесарных работ в производственных и бытовых целях. С его помощью можно проделывать высокоточную заточку слесарного и токарного инструмента, как ножей, зубил, ножниц, токарных резцов, сверл.

В комплект поставки входят два абразивных круга, также есть возможность проведения высококачественной шлифовки изделий с помощью абразивной ленты и шлифовки металла при наличии дополнительного инструмента.

Видео обзор станка ТШ-2

Модельный ряд станков ТШ-2 и ТШ-3

Станки с прямым приводом и шлифовальным кругом 300х40х76 мм

ТШ-2 Аналог ТШС 300

ТШ-2.20 c дополнительной блокировкой двигателя. Аналог ТШС 300.1

ТШ-2.25 с пылесосом

ТШ-2.35 с пылесосом и блокировкой двигателя

Станки с прямым приводом и шлифовальным кругом 350х40х76 мм

ТШ-2М Аналог ВЗ-879

ТШ-2М.20 с доп.блокировкой двигателя

ТШ-2М.25 с пылесосом. Аналог ВЗ-879-01

ТШ-2М.35 с пылесосом и блокировкой двигателя

Станки с ременным приводом и шлифовальным кругом 350х40х127 мм

ТШ-2М Аналог ВЗ-879

ТШ-2М.20 с доп.блокировкой двигателя

ТШ-2М.25 с пылесосом. Аналог ВЗ-879-01

ТШ-2М.35 с пылесосом и блокировкой двигателя

Станки с прямым приводом и шлифовальным кругом 400х40х127 мм. 3 кВт, 1000 об/мин

ТШ-3 Аналог ТШС 400

ТШ-3.20 c доп.блокировкой двигателя. Аналог ТШС 400.1

ТШ-3.25 с пылесосом

ТШ-3.35 с пылесосом и блокировкой двигателя

Станки с прямым приводом и шлифовальным кругом 400х40х127 мм. 5,5 кВт, 1500 об/мин

ТШ-3М Аналог 3К634, 3Б634, 3Т634-01

ТШ-3М.20 с доп.блокировкой двигателя

ТШ-3М.25 с пылесосом

ТШ-3М.35 с пылесосом и блокировкой двигателя

Станки с ременным приводом и шлифовальным кругом 400х40х127 мм. 3 кВт, 1000 об/мин

ТШ-3М

ТШ-3М.20 с доп.блокировкой двигателя

ТШ-3М.25 с пылесосом

ТШ-3М.35 с пылесосом и блокировкой двигателя

Комплектность станка ТШ-2

Станок поставляется в собранном виде, в специальной упаковке (позволяет обеспечить его транспортировку и длительное хранение).

В комплект и стоимость станка входят защитные экраны 2 шт, светильник местного освещения 1 шт. К станку прилагается руководство по эксплуатации 1 экз. Станки ТШ 2.20 комплектуется устройством отключения электродвигателя при поднятии защитного экрана.

Дополнительно устанавливается оборудование для улавливания металлических отходов, такое как пылеулавливающяя установка. Подробнее вы можете узнать в разделе: Пылеулавливающие установки.

Гарантийный срок эксплуатации — 12 месяцев.

Начало гарантийного срока исчисляется со дня пуска станка в эксплуатацию, но не позднее 6-и месяцев с момента отгрузки потребителю с завода-изготовителя.

Гарантийная наработка каждого станка в течение гарантийного срока эксплуатации не более 6000 (шесть тысяч) часов.

Указание мер безопасности

Безопасность труда на станке обеспечивается его изготовлением в соответствии с требованиями ГОСТ 12.2.009-99, ГОСТ МЭК 60204-1-2007; ГОСТ Р 52588-2011. Требования безопасности труда при эксплуатации станка устанавливаются соответствующими разделами руководства и настоящим разделом.

Руководство по эксплуатации ТШ-2: основные технические данные

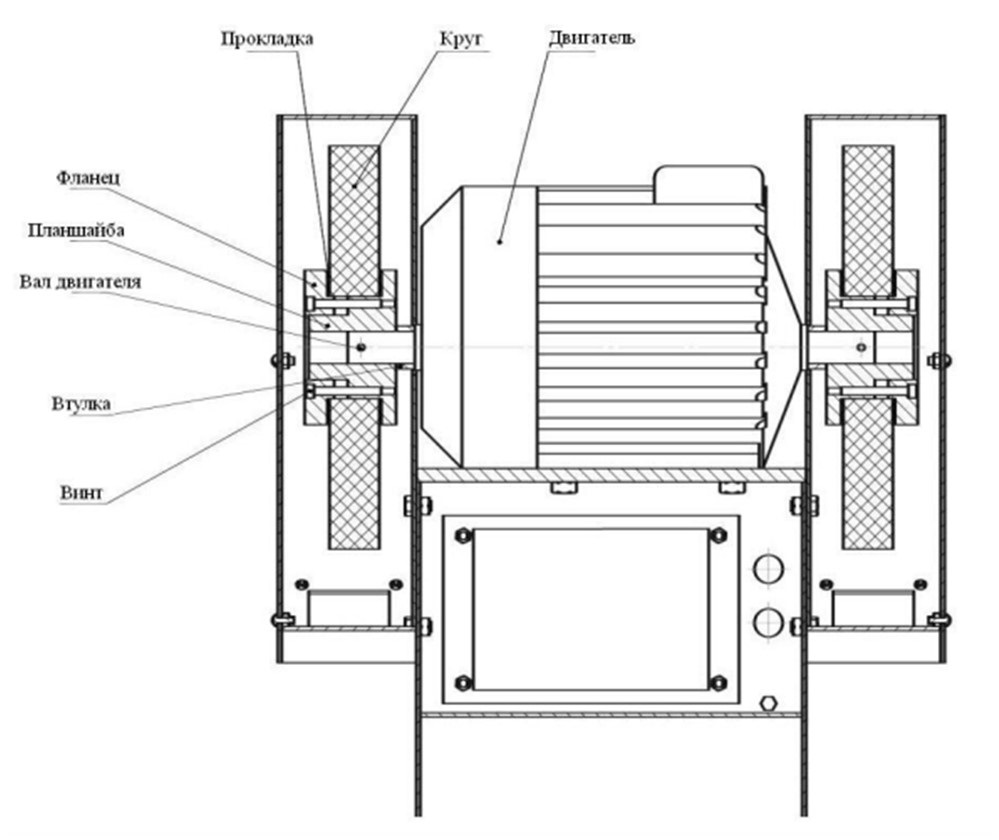

Крепление шлифовального круга (ТШ-2)

Крепление шлифовального круга

Устройство и составные части точильно-шлифовального станка ТШ-2 (2.10)

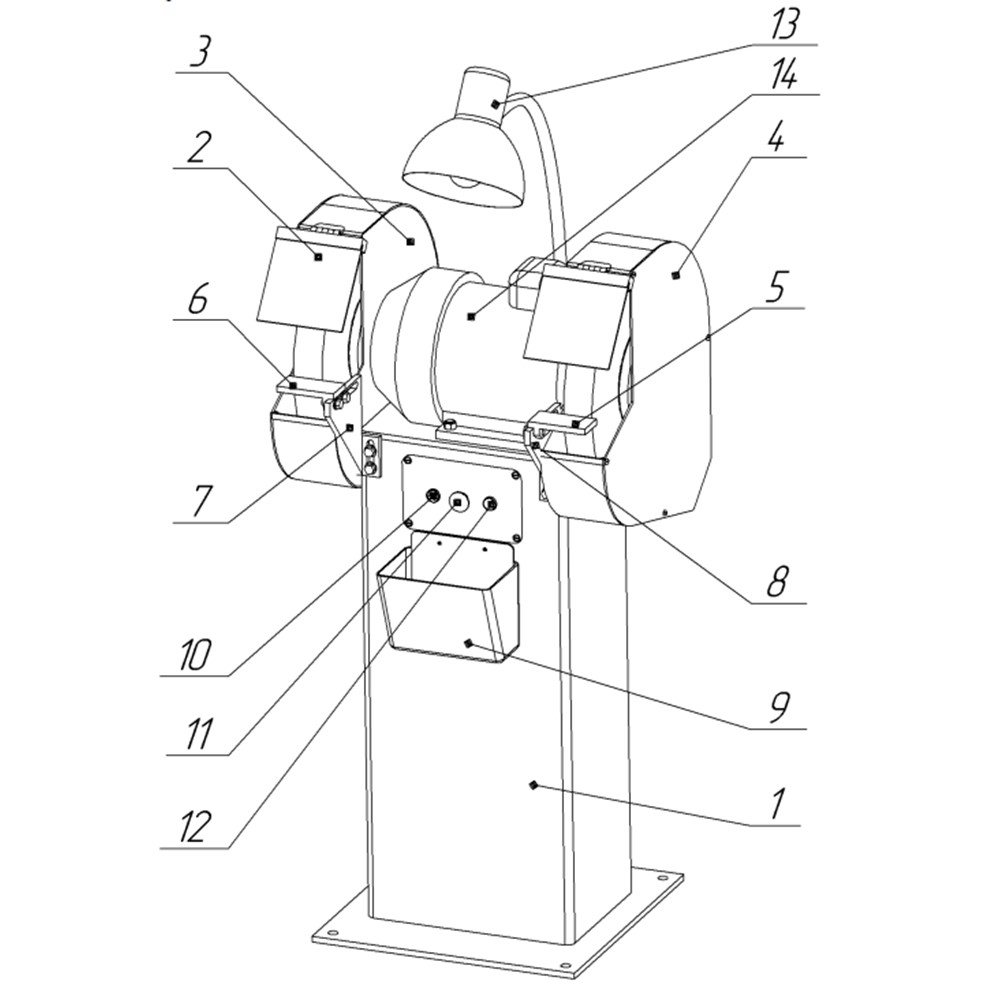

Основные части точильно-шлифовального станка ТШ-2 (схема)

Основные составляющие элементы точильно-шлифовального станка ТШ-2 (схема)

Описание составных частей станка ТШ-2:

Тумба
Защитный экран
Кожух левый, кожух правый
Крышка
Подручник
Подручник
Кронштейн
Кронштейн
Коробка
Переключатель
Кнопка СТОП
Кнопка ПУСК
Светильник
Электродвигатель

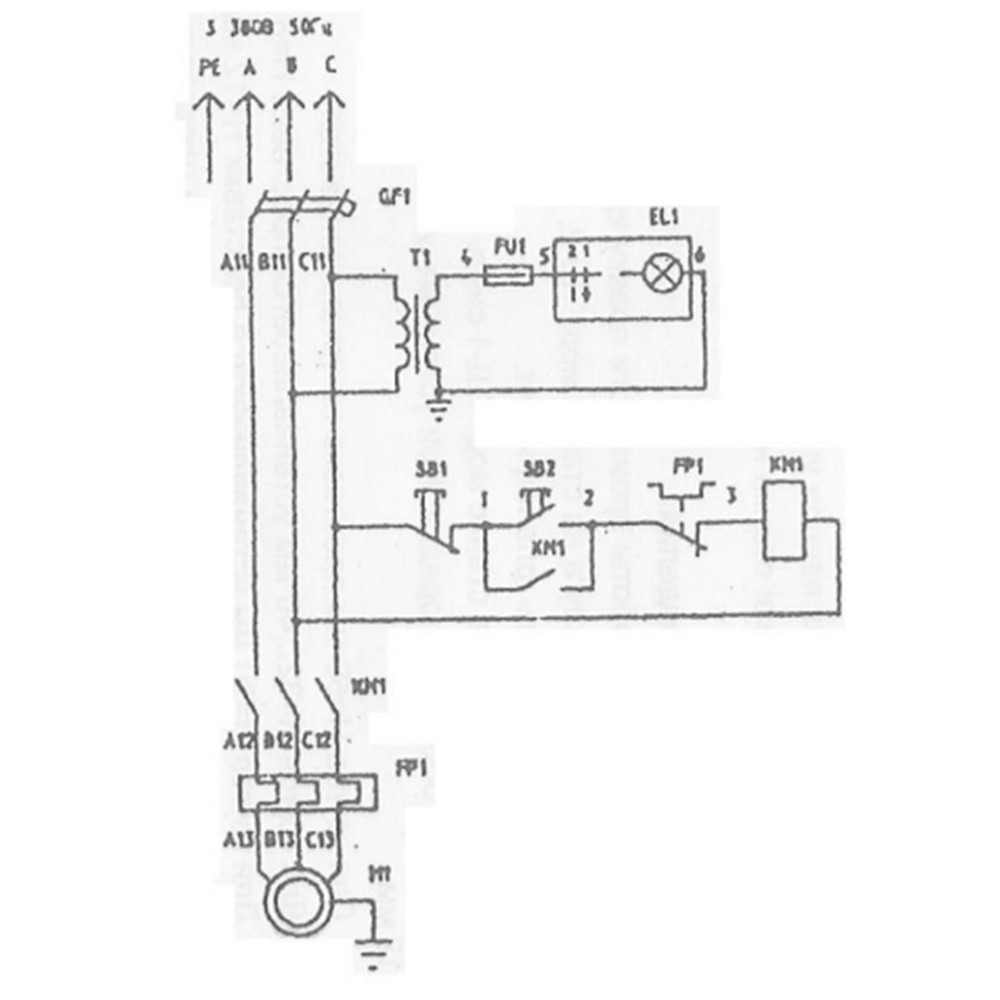

Схема электрооборудования точильно шлифовального станка ТШ-2

Схема электрическая принципиальная ТШ 2

Схема электрическая принципиальная

Общие сведения

На станках установлен электродвигатель М1, работающий в режиме трехфазного включения, вводный автомат QF1, пускатель электромагнитный КМ1, кнопка пуск SB2, кнопка стоп SB1. Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.

Описание работы в режиме трехфазного включения (рисунок).

Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя. Остановка электродвигателя производится нажатием на кнопку SB1 «Стоп». При этом происходит отключение магнитного пускателя КМ1. Защита электрооборудования от перегрузки производится электротепловым реле FP1.

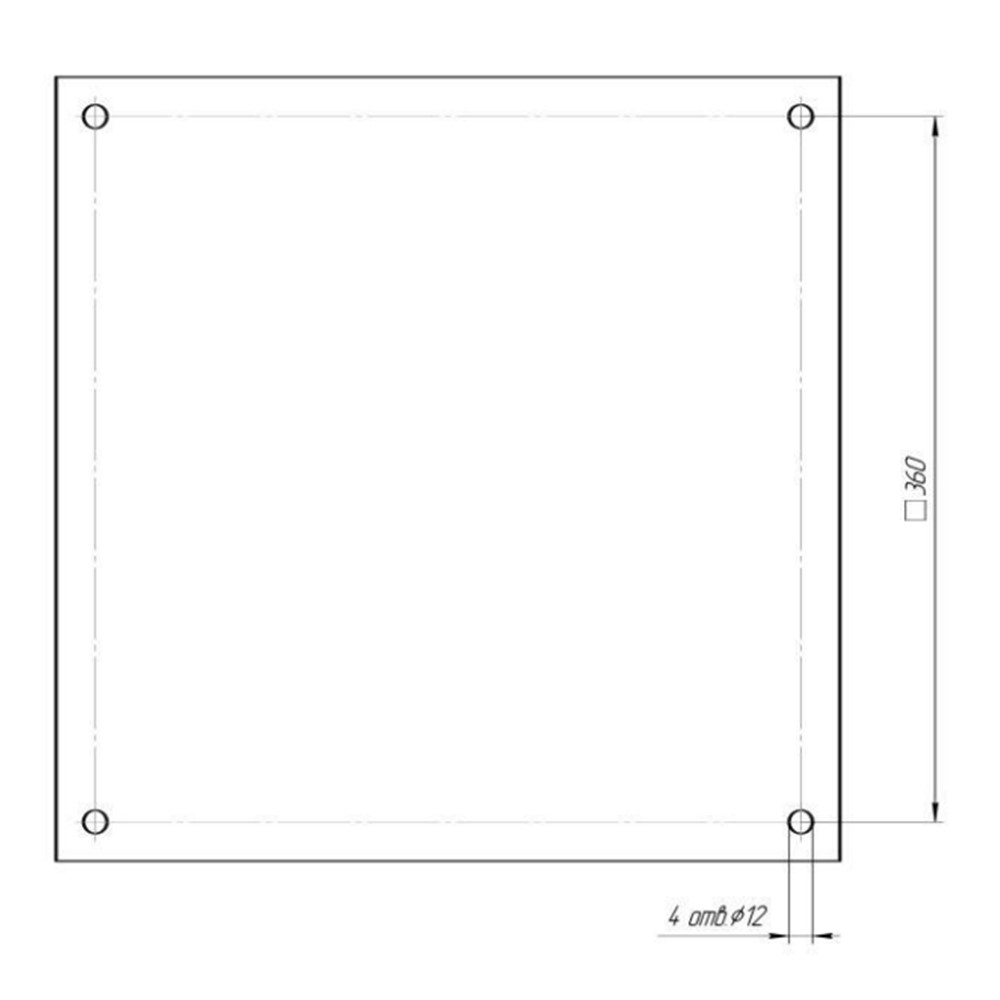

Установка точильно-шлифовального станка ТШ-2 на фундамент (чертеж вид снизу)

Опорная поверхность тумбы, вид снизу
