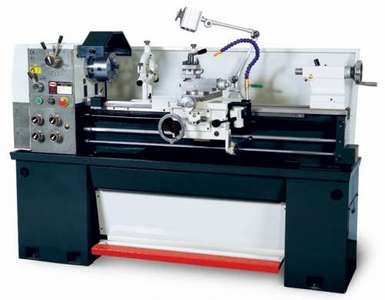

Токарно-винторезный станок SPD-1000P с УЦИ

Для обработки деталей цилиндрической, конической и шарообразной формы зачастую используется универсальный токарно-винторезный станок SPD-1000P. Он обтачивает элементы, снимая с них стружку. Такой станок является универсальным поскольку на нем можно выполнять широкий спектр токарных работ. К ним относятся обточка поверхностей, подрезание торцов, отрезание, растачивание. Кроме того на токарно-винторезном станке можно сверлить и развертывать отверстия, нарезать резьбу, накатывать рифления и производить притирку. В модель SPD-1000P имеется ножной тормоз и систему охлаждения жидкостью (СОЖ). Также, для удобства работы станок оборудован лампой рабочего освещения.

Универсален этот станок не только из-за своих разнообразных возможностей, но и потому что может использоваться в различных условиях: на небольшом серийном производстве, в ремонтных помещениях, мастерских, на складах и на крупном производстве.

Соединены эти части следующим образом. Тумбы являются основой для крепежа станины с крепится станина с деталями перемещения каретки суппорта и задней бабки. В случае, если надо провести обработку При необходимости обработки изделий с большим диаметром есть возможность убрать съемную часть станины (мостик). В состав суппорта входят каретки, поперечные салазки, двигающиеся по направляющим каретки, а также поворотная часть с элементами для передвижения верхних салазок и резцедержатель. Каретка суппорта и поперечные салазки могут передвигаться вручную или механически. Верхние салазки двигаются исключительно первым способом.

Шпиндельная бабка и коробка подач закрепляются на конце станины с левой стороны. Шпиндельная бабка содержит в себе коробку скоростей, в основе которой располагается шпиндель. На нем закреплен зажимной патрон. Коробка подач предназначена для перевода движения от коробки скоростей на ходовые вал или винт. В корпусе шпиндельной бабки располагается электрический блок управления.

Еще одна деталь станка — фартук — прикрепляется к каретке. Его задачей является перевод движения к суппорту. В фартуке присутствует механизм блокировки, который предотвращает единовременное перемещение каретки и поперечных салазок.

Ходовые винт и ходовой вал устанавливаются в передней части станины станка и на концах придерживаются опорами. Их предназначение — перенос движения от коробки подач на фартук.

На станине располагается задняя бабка. Она двигается по направляющим ручным способом. При необходимости есть возможность поставить мобильный люнет на каретку суппорта или немобильный люнет на станину.

Работа система охлаждения жидкостью (СОЖ) осуществляется посредством гидростанции, расположенной в правой тумбе.
