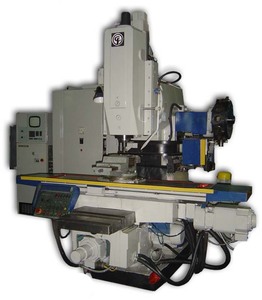

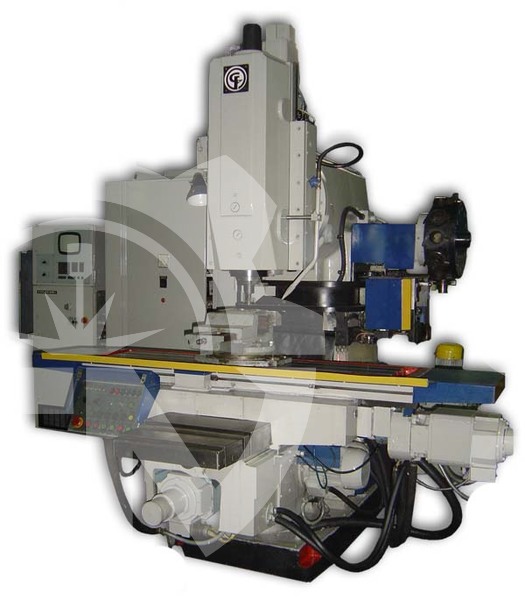

Станок фрезерный вертикальный консольный с ЧПУ и АСИ ГФ2171

Под заказ Артикул: stanew-1950 5.0

Доставка по Пензе и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

Подробнее о доставке

Описание
Характеристики
Отзывы / Комментарии
Описание
Наряду с фрезерными операциями на станке можно производить точное сверление, зенкерование, развертывание и растачивание отверстий, связанных координатами.
Большая мощность привода главного движения, широкий диапазон подач и частот вращения шпинделя, высокая жесткость конструкции станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Станки оснащены трех-(четырех) координатным устройством ЧПУ и следящими электроприводами подач, что позволяет производить обработку сложных криволинейных поверхностей.
Станки выпускаются в различных исполнениях по напряжению и частоте питающей сети. Поставляются запасные части.
Станок может использоваться в индивидуальном и серийном производствах.
Символы С5 в обозначении модели станка означает, что станок комплектуется системой числового программного управления (ЧПУ) модели 2С45-65.
Компоновка станка ГФ 2171: станок консольного типа с вертикально-подвижным по программе ползуном и продольно-поперечно-подвижным столом.
Привод главного движения осуществляется от асинхронного электродвигателя Ml через коробку скоростей, дающую 18 частот вращения шпинделя. Приводы подач осуществляются от высокомоментных электродвигателей М2, МЗ, М4. Вертикальное перемещение консоли (установочное) выполняется от электродвигателя М5.
Дополнительные возможности:
- ручное управление перемещением координат от выносного маховика
- подключение контрольно-измерительного щупа типа SONDI 3D
- возможность ввода технологических программ с гибких магнитных дисков FD 3,5"
- хранение технологических программ на жестком магнитном диске емкостью от 5 до 20 Гб
Особенности конструкции станка ГФ 2171:
- Станина станка выполнена из термостабилизированного чугуна имеет жесткую конструкцию, обеспечивающую высокую точность позиционирования инструмента
- Высокий верхний предел частот вращения и мощность шпинделя позволяют эффективно использовать современный режущий инструмент, оснащенный пластинами из сверхтвердых композиционных материалов
- Высокие скорости быстрых перемещений и рабочих подач повышают производительность станка
- Реверсивный привод главного движения обеспечивает технологическую возможность нарезание на станке резьб метчиками без применения специального патрона
- Отсутствие подвижной консоли позволяет устанавливать на столе станка заготовки большой массы
- Моноблочная компоновка станка без отдельно стоящих станций управления и гидростанции позволяет существенно сократить производственные площади, занимаемые станком.
Класс точности - Н по ГОСТ 8-82.
Характеристики
Технические характеристики
- Класс точности по ГОСТ 8-82 Н
- Модель устройства ЧПУ 2С45-65
- Количество управляемых координат 3
- Количество одновременно управляемых координат при линейной/ круговой интерполяции 3/2
- Размеры рабочей поверхности стола (длина х ширина), мм 1600 х 400
- Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм 850_250_380
- Максимальная нагрузка на стол (по центру), кг 400
- Число Т-образных пазов Размеры Т-образных пазов 3
- Наибольшее продольное перемещение стола (X), мм 1010
- Наибольшее поперечное перемещение стола (Y), мм 400
- Наибольшее вертикальное перемещение стола (установочное) (Z), мм 250
- Наибольшее перемещение ползуна (Z), мм 260
- Предел рабочих подач стола и ползуна, мм/мин 3..6000
- Скорость быстрых перемещений стола (X. Y) и ползуна (Z), мм/мин 7000
- Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 250..500
- Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм 500
- Допустимое усилие подачи по координате X и Y, Н 15690
- Допустимое усилие подачи по координате Z, Н 9806
- Точность позиционирования, мм 0,015
- Частота вращения шпинделя, об/мин 50..2500
- Количество скоростей шпинделя 18
- Наибольший крутящий момент, кНм 0,615
- Коэффициент ряда выходных частот вращения шпинделя 1,26
- Эскиз конца шпинделя по ГОСТ 24644-81 7:24 50
- Время смены инструмента, с 20
- Максимальный диаметр фрезы торцовой, мм 125
- Максимальный диаметр фрезы концевой, мм 40
- Максимальный диаметр сверла, мм 30
- Максимальный вес инструмента, кг 15
- Вылет инструмента от торца шпинделя, мм, не более 250
- Электродвигатель привода главного движения, кВт 7,5
- Электродвигатели привода подач (X, Y, Z) 3
- Электронасос охлаждающей жидкости Мощность, кВт 0,12
- Электродвигатель перемещения консоли, кВт 2,2
- Электродвигатель гидростанции, кВт 2,2
- Электродвигатель насоса смазки, кВт 0,27
- Электронасос охлаждающей жидкости Мощность, кВт 0,12
- Производительность насоса СОЖ, л/мин 8
- Габариты станка (длина ширина высота), мм 3680 4170 3150
- Масса станка, кг 6580
