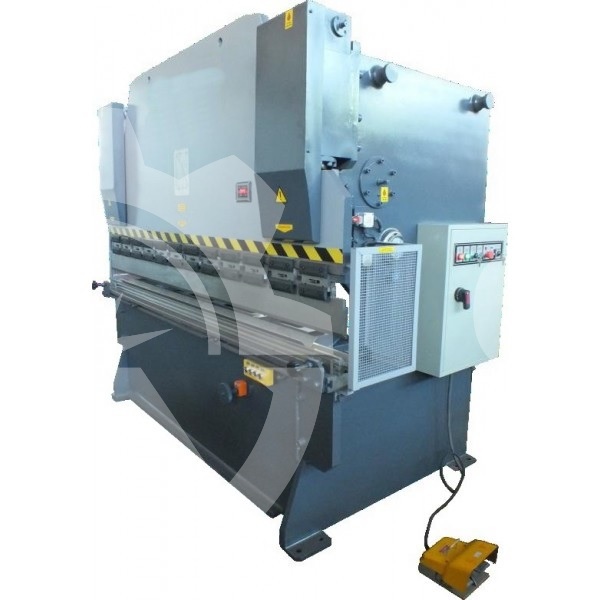

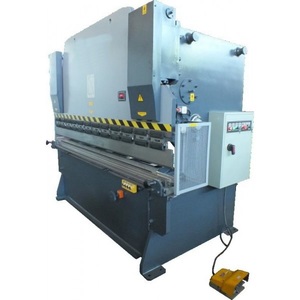

Пресс листогибочный гидравлический ПЛГ-100.25

Модели листогибов нового поколения серии ПЛГ оснащены современным и мощным гидравлическим оборудованием и используются в различных областях машиностроения, где производится гибка листового металлопроката. Конструкция рамы – сварная, с термическим отпуском. Синхронизация работы гидроцилиндров обеспечивается механической траверсой.

Прессы состоят из станины, ползуна, стола, передней поддержки листа, заднего упора, главных цилиндров, защитного ограждения рабочей зоны, гибочного инструмента (универсальный  пуансон и многоручьевая матрица), гидропривода, шкафа электрооборудования, пульта управления и передвижной педали управления.

Механизированный задний упор управляется с пульта (с возможностью точной ручной доводки штурвалом) с ручной регулировкой по высоте и ширине, служит стопором листа при гибке.

Есть возможность ручной регулировки усилия гиба – для случаев, когда максимальное усилие не требуется.

Глубина погружения пуансона регулируется с пульта.

Система компенсации прогиба балки - ручная (клиновая), предотвращающая возникновение эффекта «саблевидности».

В базовой комплектации пуансон разбит на несколько сегментов равной длины. Система крепления - типа AMADA-PROMECAM.

Стол для матриц плоский. Это позволяет, в случае необходимости, устанавливать на пресс поворотные матрицы любого типа.

Базовая комплектация пресса ПЛГ-100.25 :

1.    пресс в сборе;

2.    эл.шкаф управления;

3.    пульт управления (контроллер) на станине пресса;

4.    переносная педаль управления;

5.    универсальный гибочный инструмент (пуансон и матрица);

6.    гибочный стол длиной 2500 мм;

7.    передняя поддержка листа с регулировкой по высоте и Т-образными пазами для установки доп.оборудования - 2 шт;

8.    задний упор с электромеханическим приводом по оси Х и ручной настройкой по осям Z1 - Z2 и R

9.    система компенсации прогиба балки;

10.    ЗИП, руководство по эксплуатации, паспорт.

На заказ возможно следующее оснащение:

1.    Пуль управления (контроллер) на поворотной стойке;

2.    Установка системы ЧПУ по заказу Покупателя;

3.    Задний упор с электромеханическим приводом по осям Х1- Х2,  Z1 - Z2 и R1 - R2. Подключение осей на заказ;

4.    Гидравлическая система бомбирования (система компенсации прогиба стола);

5.    Реечная система бомбирования (система компенсации прогиба стола);

6.    Специализированный гибочный инструмент (пуансоны и матрицы под заказ);

7.    Система быстрой установки и съема гибочного инструмента;

8.    Синхронизация прессов в тандем.

На заказ возможно оснащение пресса листогибочного системой ЧПУ.  Контроллер базового уровня специально разработан для листогибочных прессов с самыми современными электронными технологиями для управления задним упором и движением пуансона.

Легкое переключение между различными функциями, дружественный интерфейс, удобная эксплуатация и большой объем информации на экране доступен для пользователя, легко программировать, настройка параметров и автоматических операций обработки более легкая, удобная и быстрая.

Контроллер прошел строгие испытания электромагнитной совместимости и был сертифицирован.
