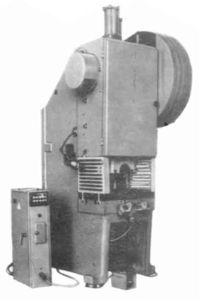

Пресс кривошипный КД1426

Пресс однокривошипный простого действия КД1426 широко применяется в холодноштамповочном производстве. Оборудование обладает одним движущимся ползуном, с помощью которого выполняются такие работы, как: вырубка, гибка, пробивка, формовка, неглубокая вытяжка и другие операции. Станок КД1426 обладает номинальным усилием 40 кН и может применяться на небольших производственных предприятиях и строительных участках. Использовать пресс возможно как в единичном, крупносерийном и даже массовом производстве.

Особенности эксплуатации

Пресс КД1426 рекомендуется оборудовать в производственных помещениях, температура которых не превышает 40 градусов. Станок можно эксплуатировать и на открытой местности, например, на строительных объектах, но при этом, температура внешней среды не должна быть ниже 5 градусов и влажность не превышает показатель 80%. Запрещается использовать кривошипный механизм КД1426 в производственных помещениях, которые наполнены газами и парами, которые негативно или разрушительно воздействуют на металл.

Особенности строения оборудования

Ненаклоняемый пресс КД1426 предназначен для выполнения операций методом холодной штамповки на деталях, которые обладают различными размерами по высоте. При замене стола оператором рогом, появляется возможность обрабатывать детали с закрытым контуром.

Пресс кривошипный может работать в следующих режимах:

Одиночный ход;
Непрерывный ход (при условии дополнительного оснащения);
Толчок (одновременное воздействие на кнопки);
Ручной поворот (применяется только в том случае, если произошла остановка маховика или отключение электродвигателя).

Кривошипный пресс обладает дисковым типом тормоза, за счёт которого можно произвести полную остановку оборудования. В станок встроена централизованная (точечная) система подачи смазочного материала, а для повышения безопасности имеются предохранители от перегрузки общей сети, находящиеся в ползуне. Рабочая зона ограждена защитными решетками с электроблокировками.

При желании, возможно усовершенствовать станок с помощью дополнительного оборудования, благодаря чему производственный процесс может быть автоматизирован. Приобрести можно такое оснащение, как: механизм для подачи материала, ножницы для резки отходов металла; пневматическая подушка; система сборки и рециркуляции смазочного материала и др.

Комплект поставки

Обозначение	Наименование	Модель пресса	Кол-во на пресс
		КД1426
Входит в комплект и стоимость изделия
КД1426	Пресс в сборе	Х	1
Принадлежности
ГОСТ 3643-75	Шприц штоковый для смазки, тип 1	Х	1
	Электрошкаф	Х	1
	Ключ рожковый	Х	1
Документы
КД1426.00.00РЭ	Руководство по эксплуатации	Х	1

Схема пресса КД1426

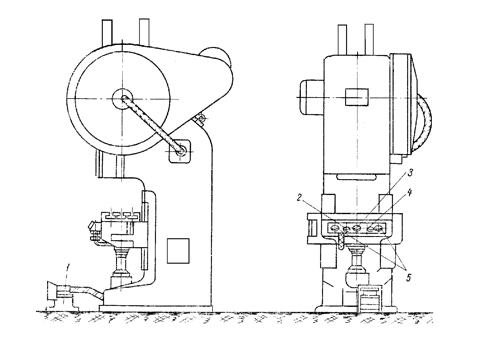

Схема составных частей КД1426

педаль;
кнопка “Пуск электродвигателя”;
кнопка “Общий стоп”;
кнопка “Стоп автоработы”;
кнопка “Ход ползуна” (двурукое включение)
