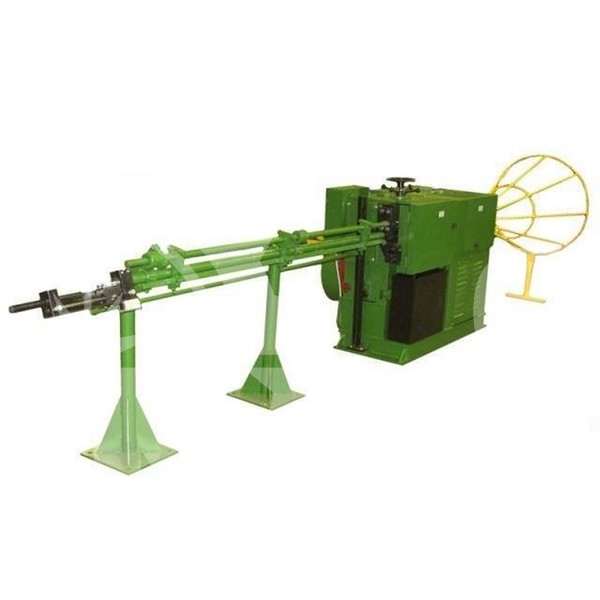

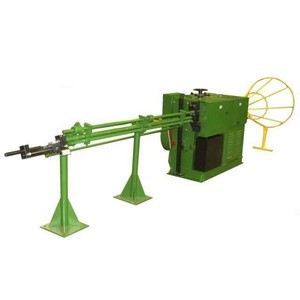

Правильно-отрезной автомат СМЖ-357

Правильно-отрезной автомат СМЖ-357 (СПР-12) относится к недорогим моделям автоматических станков, предназначенных для нарезки металлического проката, поставляемого в бунтах. Параметры резки вполне удовлетворительны для выполнения правки металла для большинства производственных целей. Наиболее часто применяется для подготовки мерных арматурных заготовок, используемых впоследствии для строительства зданий, а также для производства железобетонных конструкций и ряда других профильных работ.

Автомат СМЖ357 (СПР-12) предназначен для арматурной резки и правки стальных заготовок, поставляемых, бунтовой проволоки типов ОК и ВР, периодических и гладких профилей. Допустимое сечение стержней не должно превышать 10 мм. Конструкция обеспечивает более высокую скорость обработки, чем в других правильно-отрезных станках. Установка в течение минуты может нарезать до 45 м.

Устройство СМЖ-357 (СПР-12) состоит из станины, размоточного устройства, станка, правильного барабана, комплектного электрооборудования, мерного механизма, приемного устройства. Привод механизма станка запускается через шкив на выходном валу и ременную передачу при запуске электродвигателя, вращение распределительного вала обеспечивается за счет зубчатой пары. Отличительная особенность – сменные тянущие ролики. Для подачи арматуры разных диаметров выполнены специальные канавки, облегчающие подачу металлопроката в механизм.

СОСТАВ, УСТРОЙСТВО И РАБОТА УСТАНОВКИ

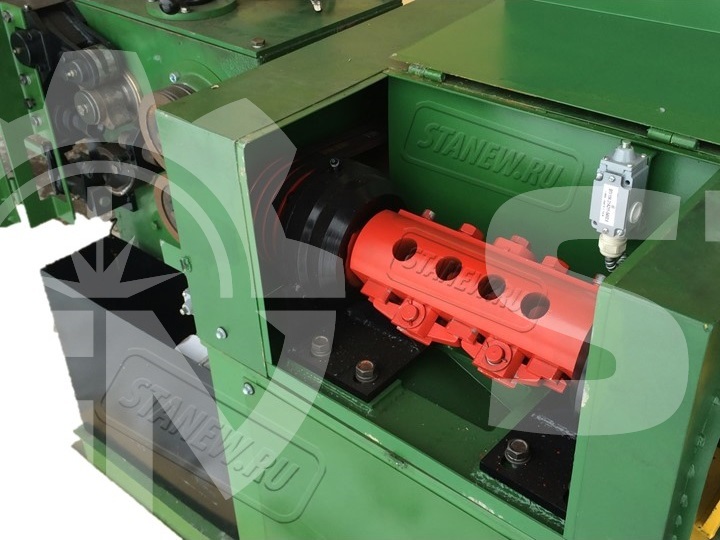

Установка СМЖ 357 (СПР-12) для правки и резки арматурной стали состоит из следующих основных узлов: станка, приемного и размоточного устройств, правильного барабана, электрооборудования, линейки.

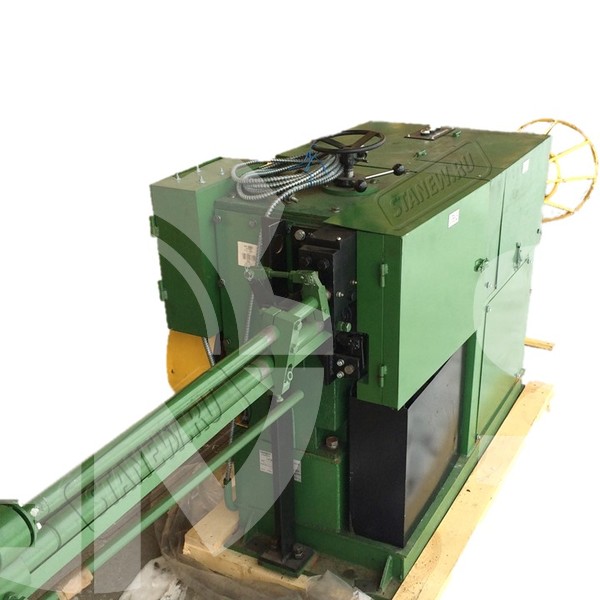

Станок состоит из станины, механизмов подачи и реза, правильного барабана. Станина станка сварная, на ней размещены и закреплены все узлы станка. В основании имеются отверстия для крепления станка анкерными болтами.

Механизм подачи предназначен для разматывания проволоки и арматуры из бунта, протягивания ее через правильный барабан и подачи выпрямленного стержня арматуры в приемное устройство. Привод механизма осуществляется от электродвигателя через ременную передачу и шкив, сидящий на выходном валу.

С помощью зубчатой пары вращение передается на распределительный вал. Сидящая

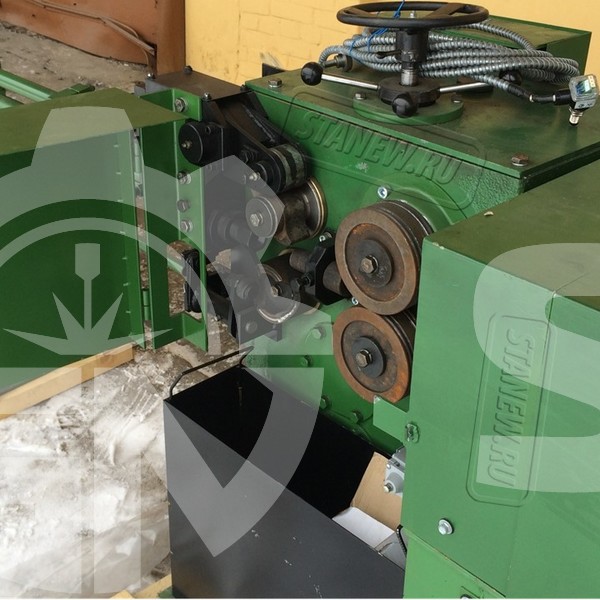

на валу шестерня через зубчатое колесо передает вращение на нижний вал тянущих роликов. Вал верхнего тянущего ролика вращается в подшипниках обоймы и соединен с валом нижнего тянущего ролика с помощью зубчатой пары. Обойма качается вокруг оси, неподвижно сидящей в корпусе. Другой конец обоймы посредством оси соединен с механизмом поджатия верхнего тянущего ролика.

Тянущие ролики выполнены сменными с несколькими канавками для арматурной стали разных диаметров. Одновременно шестерня сцеплена с зубчатым колесом, свободно вращающемся на валу вместе с полумуфтой.

Потребляемая мощность станка зависит от мощности установленных электродвигателей. При правке проволоки Вр1 или ОК диам. 4-5мм, рекомендуется заменить базово установленные двигатели на двигатели меньшей мощности (2кВт на приводе редуктора и 2кВт на приводе правильного барабана) в целях уменьшения энергопотребления.

СМЖ 357 — стандартное исполнение станка с приемным устройством (линейка) 6000 мм.
СМЖ 357-03 — модификация с увеличенной линейкой до 12000 мм.
