Ножницы гильотинные HK 3418

Ножницы гильотинные модели НК3418 – это кривошипный резак, оснастка которого расположена под наклоном. Станок используется на промышленных предприятиях, в мастерских и заготовительных цехах вторсырья для произведения резки полосового и листового металла с временным сопротивлением до 500 МПа. Данная модель гильотины считается оборудованием нового поколения с современной кинематической схемой.

Технические особенности

Ножницы НК3418 отличаются такими особенностями в строении:

станок оснащен несколькими электродвигателями, суммарная мощность которых 8,5 кВт;
гильотинные ножницы могут функционировать в четырех режимах – поворот вручную, непрерывный и одиночный ход, толчковый;
встроено три точки освещения, что позволяет проводить резку металла в комфортных условиях;
поддерживатель металлического листа имеет пять поворотных флажков, которые монтированы на оси (при необходимости проворачиваются в нужном направлении);
цельносварная станина состоит из двух стоек, траверсы, тола и стяжки;
неподвижная режущая оснастка располагается в выемке рабочего стола, а в стойках станины монтирован главный вал;
отрезаемые части металлических заготовок удаляются через склиз;
конструкция механизма реза прикреплена к станине за счет проушин;
основной привод гильотины НК3418 расположен на траверсе и предназначается для того, чтобы запускать электродвигатель;
в конструкцию станка встроен задний, боковой и передний упор, которые зажимают и направляют листовой и полосовой металл в зону резания;
основные кинематические единицы, имеющие собственный узел управления и привод – задний упор, поддерживатель металлической заготовки и главная кинематическая цепь;
контролировать рабочий процесс оператор может за счет удобно расположенной панели переключателей и пульта, на которых расположены защитные и регулировочные элементы, пусковые кнопки.

Обратите внимание! Поддерживатель функционирует только лишь в режиме одиночного хода.

Преимущества

Отличительной особенность НК3418 является то, что зазор между режущей оснасткой и задним механизированным упором выставляется автоматически, благодаря чему оператор может устанавливать параметры резки, не отходя от своего рабочего места. Это происходит за счет наличия счетчика цифрового вида, который прикреплен на передней части станка. Данное преимущество позволяет значительно экономить время и силы оператора.

Высокая безопасность работы за станком обеспечивается наличием специальных переключателей, которые способны автоматически блокировать рабочий ход гильотины в таких случаях, как:

Открыты защитные ограждения.
Задний упор приблизился к граничным зонам перемещения.
В релейной схеме давление воздуха достигло критических показателей.
Произошло заваливание пневматического клапана.

Комплектация

Помимо конструкции гильотины НК3418 и инструкции по эксплуатации, в стандартную комплектацию входят:

педаль управления;
запасные части и инструменты.

При желании сделать рабочий процесс более удобным и быстрым, возможно укомплектовать станок НК3418 откатной тележкой, дополнительным комплектом ножей, рольгангами для подачи металла в рабочую зону и лазерным указателем линии реза.

С помощью НК3418 возможно максимально точно и быстро выполнить раскрой листового металла. Станок станет незаменимым помощником на тех предприятиях, которые не могут обойтись без ежедневной обработки металлических заготовок.

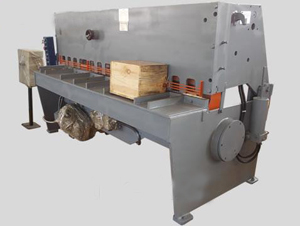

Ножницы гильотинные HK 3418

Технические характеристики
