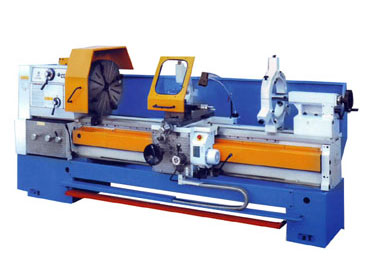

Универсальный токарный станок CU500M/1000

Токарно-винторезный станок CU500M изготавливаются болгарской компанией-производителем ZMM Bulgaria Holding Ltd. Устанавливается оборудование в мастерских, в цехах производственных предприятий и даже на строительных площадках. Аналогами станка считается оборудование ДИП200, 16К20 и 1К62.

Применяется CU500M для выполнения следующих рабочих операций:

• стандартные токарные работы;
• формирование метрической и дюймовой резьбы;
• точение конусов.

На современном рынке станкостроения представлены модифицированные версии CU500M, которые разнятся размерами станины, то есть расстоянием между центрами:

• РМЦ 1000 мм;
• РМЦ1500 мм;
• РМЦ 2000 мм;
• РМЦ 3000 мм;
• РМЦ 4000 мм;
• РМЦ 5000 мм.

Технические характеристики

Рассмотрим детальнее строение и особенности функционирования станка CU500M:

1. Практически все детали станка изготавливаются из высококачественной стали, благодаря чему обеспечивается надежная работа длительный период времени. При этом, сохраняется точность обработки и скорость выполнения операций.
2. Токарно-винторезный станок CU500M, как и более ранняя модель CU400M, поставляется в исполнении RD, то есть с бесступенчатым регулированием скорости вращения шпинделя. Это означает, что регулировка скорости выполняется не механически, а электронным способом, благодаря чему значительно сокращаются временные затраты на переналадку станка для выполнения следующей операции.
3. Электронная регулировка выполняется потенциометром, что находится на пульте управления, при этом стоит подобрать механически на коробке скоростей диапазон, в границах которого выполняется регулировка скорости вращения шпинделя с рабочей оснасткой.
4. Электроника CU500M изготавливается немецкой компанией Schneider Electric (Шнайдер Электрик).
5. В конструкции шпиндельного узла используются подшипники SKF и FAG от польской фирмы Bison.
6. Для подачи смазки на сопряженные поверхности шестереночных механизмом шпиндельной бабки, а также для подачи смазочно-охлаждающей жидкости в сепараторы подшипников коробки скоростей и фрикцион, используется плунжерный насос. Такой вариант смазки позволяет увеличить срок фактического использования станка, даже при работе в жестких условиях.
7. Данная модель станка может быть оснащена ножным тормозом и местным освещением.
8. Стоит обратить также внимание на фрикционный вал, с помощью которого передается вращение на коробку скоростей шпинделя от двигателя. Такой механизм не допускает перегрузки узлов шпиндельной бабки, что значительно увеличивает срок эксплуатации станка.
9. Подача поперечного и продольного суппорта в обоих направлениях ускорена, что значительно облегчает работу оператора при обработке крупногабаритных заготовок.

Преимущества

Токарно-винторезный станок CU500M считается ремонтопригодным оборудованием, то есть запасные части и элементы можно найти в свободной продаже. Простой в обслуживании и легкий в управлении, благодаря чему производительность CU500M увеличилась на 35% в сравнении с более ранними моделями.

В стандартную комплектацию помимо станка в сборке и инструкции по эксплуатации входит вращающийся центр и 3-кулачковый самоцентрирующийся патрон диаметром 250 мм. За дополнительную оплату, станок CU500M можно усовершенствовать всевозможными приспособлениями и инструментами, что значительно облегчают рабочий процесс и расширяют функциональные возможности CU500M. Могут дополнительно устанавливаться:

• конусная линейка;
• резьбовые часы;
• подвижный/неподвижный люнет;
• 4-кулачковая и безкулачковая планшайба;
• ножной тормоз;
• быстросменные резцедержатели;
• сверлильный патрон с оправкой и др.

Токарно-винторезный станок CU500M отлично показал себя при встраивании в мелкосерийные и серийные производственные линии, а также считается незаменимым станком с ремонтных и слесарных мастерских.
