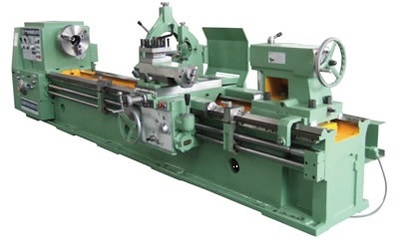

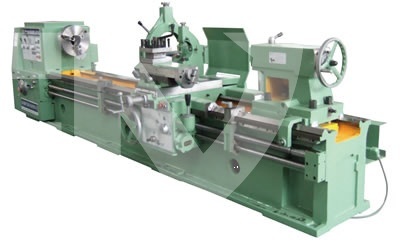

Универсальный токарный станок - 1В630М4/1000

Универсальный токарный станок 1В630М4 применяется на крупных промышленных предприятиях с целью обработки больших по диаметру и габаритных металлических заготовок. Оборудование отечественного производства активно используется, как российскими, так и зарубежными производственными компаниями. Токарный станок 1В630М4 зарекомендовал себя, как неприхотливый в обслуживании и надежный в работе, не требующий повышенного внимания.

На сегодня предлагается приобрести несколько модификаций токарно-винторезного станка 1В630М4 с разной длиной обработки заготовок:

• РМЦ 1000 мм;
• РМЦ 1500 мм;
• РМЦ 2000 мм;
• РМЦ 3000 мм;
• РМЦ 4000 мм;
• РМЦ 5000 мм;

Технические особенности

Рассмотрим строение станка:

1. Оборудование оснащено литой чугунной станиной, на которой крепятся базовые узлы и механизмы.
2. Рабочий ход станка осуществляется в ручном режиме и с помощью механической подачи суппорта, что позволяет встраивать 1В630М4 , как в мелкосерийные, так и серийные производственные линии.
3. Станок относят к классу точности согласно ГОСТ 8-82 - Н, то есть “нормальный”.
4. Во время выполнения токарных работ, заготовки поддерживаются люнетом.
5. Наличие литой чугунной станины обеспечивает возможность обработки длинных и тяжелых деталей, например из чугуна.
6. Конструкция 1В630М4 оснащена достаточно мощных электроприводом 15 кВт, который позволяет оператору производить обработку разных видов металла (цветные сплавы, сталь и чугун) и проводить обработку поверхностей длительный период времени.
7. За счет наличия в станине под токарным патроном специальной выемки, возможно работать с металлическими изделиями увеличенного диаметра (до 800 мм).
8. Регулировка скоростью вращения шпинделя и подачи производится за счет рукояток, что расположены на передней бабке.
9. В конструкцию 1В630М4 встроенно местное освещение, имеется устройство, защищающее направляющие от стружки, а также ограждение патрона. В тандеме все эти узлы и элементы обеспечивают высокую безопасность проведения той или иной токарной работы.
10. В стандартной комплектации входит патрон с двумя люнетами, планшайбы, 3-кулачковый патрон, переходные втулки, 4-позиционная резцедержка.

Важно! При серийной обработке заготовок, рекомендуется использовать подачи охлаждающе-смазочной жидкости, что циклично поступают в рабочую зону.

К аналогам токарного станка можно отнести оборудование CU630, 16К40 и 1М63, которые на сегодня также пользуются большой популярностью, как на территории России, так и стран СНГ.

Преимущества

За счет чугунной станины, станок приобретает повышенную жесткость, что обеспечивает высокую точность обработки. Оператор может работать с заготовками разных форм. 1В630М4 выполняет следующие операции:

• обработка внутренних и наружных цилиндрических поверхностей;
• растачивание и сверление;
• точение конусов;
• формирование резьбы (питчевой, дюймовой и метрической).

Обратите внимание, что за счет высоких технических характеристик и широкого диапазона частот вращения шпинделя и подач становится возможным практически полностью использовать возможности современного токарного станка совместно с инновационной оснасткой в работе с материалами разной плотности.

За дополнительную плату конструкцию станка 1В630М4 возможно укомплектовать токарными патронами увеличенного диаметра и точности, виброопорами, всевозможным токарным инструментом, вращающимися центрами для пиноли, элементами для СОЖ.
