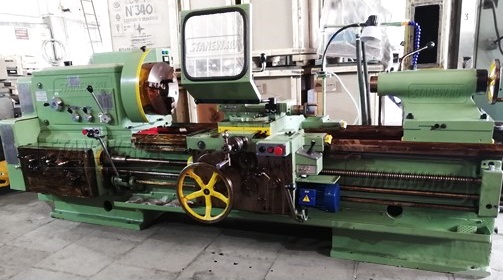

Токарный станок на складе

В станке механизированы все основные операции: продольное и поперечное перемещение суппорта, перемещение резцовых салазок, ускоренные перемещения суппорта и резцовых салазок. Торможение шпинделя также производится автоматически в момент выключения фрикционной муфты.

Токарно-винторезные станки 1М63Н выпускаются станки в восьми вариантах, — с различным значением параметра максимально возможной длины заготовки (расстояние между центрами) – от 750 до 10000 мм.

Основные технические характеристики токарно-винторезного станка 1М63Н:

Максимальный используемый диаметр заготовки:

• 630 мм при обработке обработка торцов изделия;
• 350 мм при обработке цилиндрических поверхностей;
• Диаметр внутреннего отверстия для размещения длинных труб и прутков в центре шпинделя – 105 мм;

Таблица резьб:

• от 1 до 224 мм  — предельные размеры метрической резьбы;
• от 28 до 0.25 ниток на дюйм – дюймовая резьба;
• от 0.5 до 112 питч – питчевая резьба;
• модуль от 56 до 0.25 – модульная резьба;

Наименьшая частота вращения заготовки – 10 об/мин (18 об/мин при обратном вращении);
Наибольшая частота вращения заготовки – 1250 об/мин (1800 об/мин при обратном вращении);
Стандартный для обычной комплектации диаметр трехкулачкового патрона 400 мм;
Конус шпинделя – Морзе 6;
Количество передач – 22 для прямого вращения и 11 передач обратного вращения;
Высота резца – 32 мм;
Количество позиций резцедержателя – 3;
Мощность привода (асинхронный трехфазный электродвигатель) составляет 15 кВт, что в сочетании с высокой жесткостью конструкции позволяет применять для точения обрабатываемых деталей инструмент избыстрорежущей стали или со сменными твердосплавными вставками на высоких скоростях обработки.

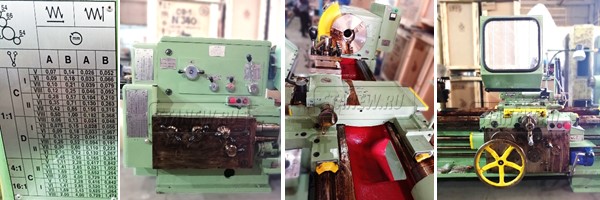

Большинство органов управления токарно-винторезного станка 1М63Н сосредоточены на передней бабке, каретке и фартуке суппорта. Движение суппорта в рабочих направлениях может осуществляться как механическим приводом, так и вручную. Установленные обгонные муфты позволяют включать быструю подачу суппорта, не останавливая станка. Имеется электрическая блокировка для исключения возможности быстрой подачи при сцепленной гайке ходового винта.
